#02、安裝木紋板工序

根據設計交底要求及圖紙排版設計，具體安裝木紋板工序為：打磨木屑、預拼排版、裁切安裝、涂刷油漆、安裝木紋、加固校核。

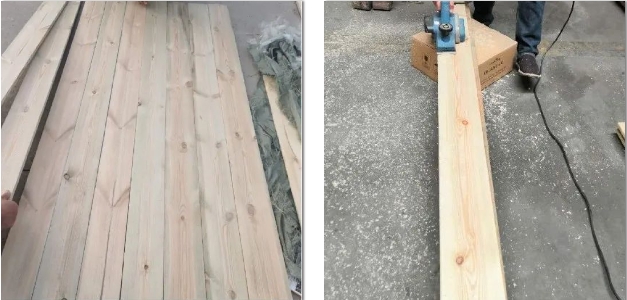

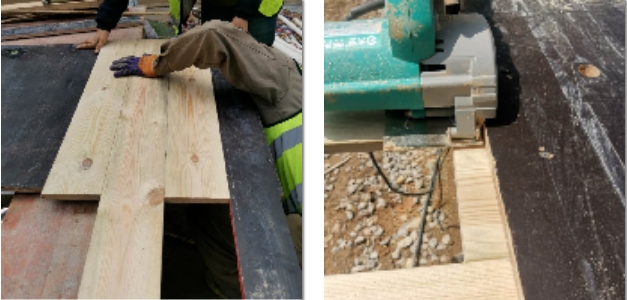

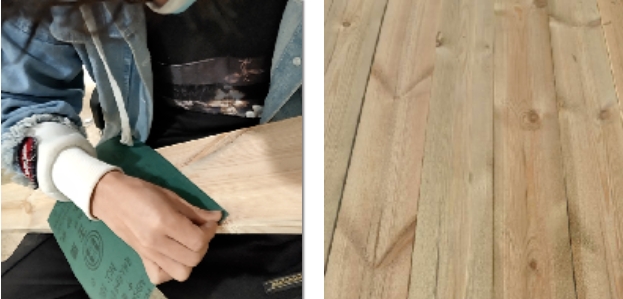

▲打磨木屑                                                                                   ▲預拼排版

▲裁切安裝

▲涂刷油漆

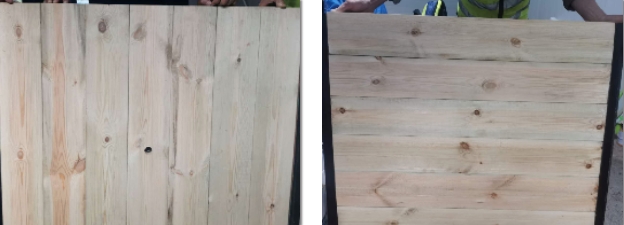

▲安裝木紋

▲加固校核

#03、光面清水面板的選擇及加工

（1）面板：面板采用17mm厚優質清水專用覆膜模板，要求質地堅硬、表面光滑平整、色澤一致、厚薄均勻，并有足夠的剛度，遇水膨脹率低于0.5mm；無裂紋和龜紋，表面覆膜層厚而均勻，平整光滑，耐磨性好，覆膜重量≥120g/㎡；面板應具有均勻的透氣性、吸水性，且重復利用次數高。

（2）選料：為保證清水混凝土的飾面特征，加工時要注意清水專用面板是否平整、有無破損、 表面是否有暗痕，夾板有無空隙、扭曲，邊口是否整潔，厚度、形狀等是否符合要求。

（3）下料：墻模板的深化設計需根據模板周轉使用部位和建筑設計要求出具完整的加工圖、 現場安裝圖。

（4）裁切：模板的裁切采用精密鋸進行套裁，保證裁切部位平直、不崩邊。

（5）封膠：所有在面板上新分割的地方都要進行封膠處理，以防止水的滲入而影響面板的平整度。下料成型的面板不允許出現破損現象，并擺放整齊，有利于下一步工序的進行。

（6）研縫：為保證模板高度尺寸，防止漏漿，滿足清水飾面分隔線的尺寸要求，切割后的模板需進行研縫精加工，加工高度比設計尺寸小0.3mm，研縫成型后刷清漆防潮并堆放整齊。

▲清水覆膜模板

（2）模板背楞構造

為確保本工程單曲屋面木紋清水混凝土的施工成型效果，本項目采用木制弧形背楞，單曲屋面板縱向次楞采用100mm寬木制弧形背楞，厚度為雙層模板。橫向主背楞采用弧形木制背楞，1500mm為一節弧度，縱向間距按500mm放置。頂托上縱向主楞采用設置12a槽鋼，長度控制在4米左右，在U型頂拖中心上對稱設置。

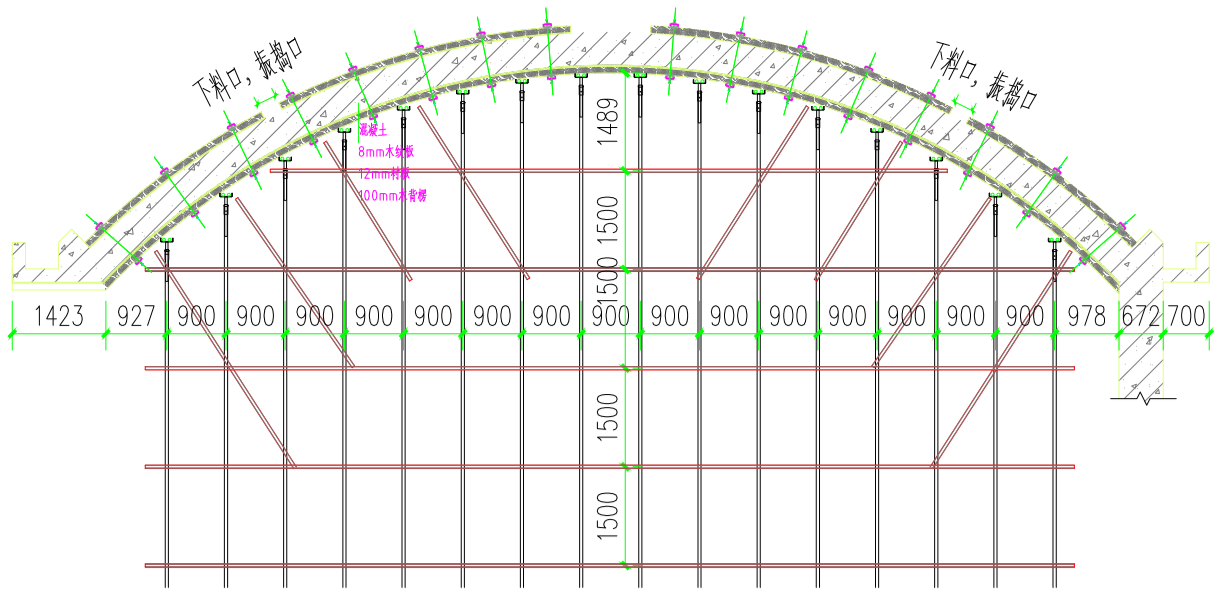

▲鋼筋架搭設示意圖

立桿標高根據單曲屋面板底標高剖面圖，依次對每一縱向標高進行推算。從而控制現場頂拖的面標高，以滿足設計曲面的效果要求。

▲架體構造示意圖

（3）單曲屋面模板施工

基層板采用1220mm*2440mm*12mm普通模板，橫向曲率較大時初步考慮采用300~600mm多規格寬度的窄板進行橫向依次鋪裝。從而對屋面單曲進行第一道基層找弧，現場施工工序考慮從最低點向兩側往上、一端到另一端依次鋪設，采用木工釘間距300mm進行固定。

木紋肌理板在基層板完成定位放線、預埋件定點以后，由最低點向兩側往上、一端到另一端依次鋪貼施工。初步考慮采用子母槽式連接，在槽內設置固定射釘，以保證木紋清水面效果，射釘間距200mm。

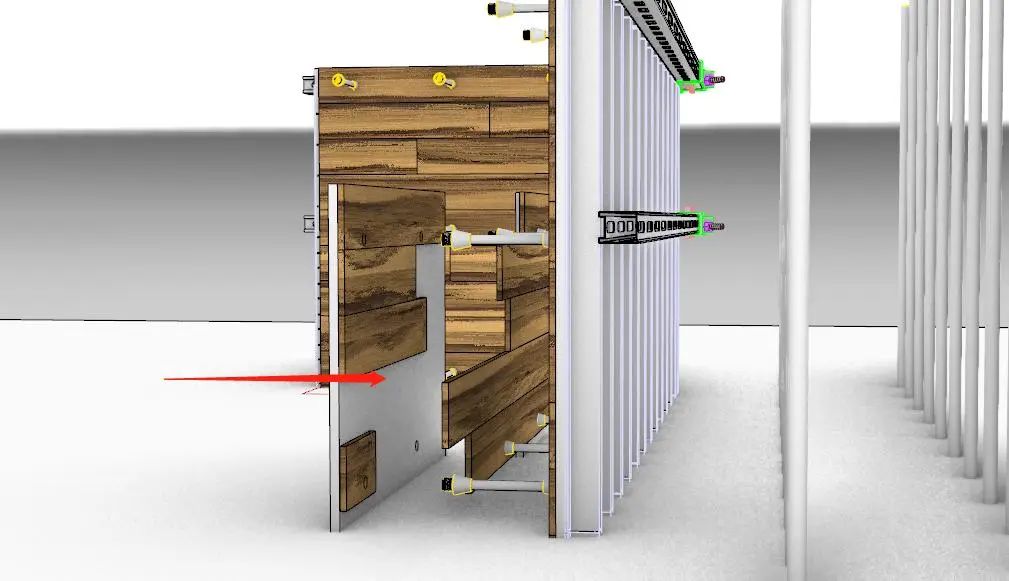

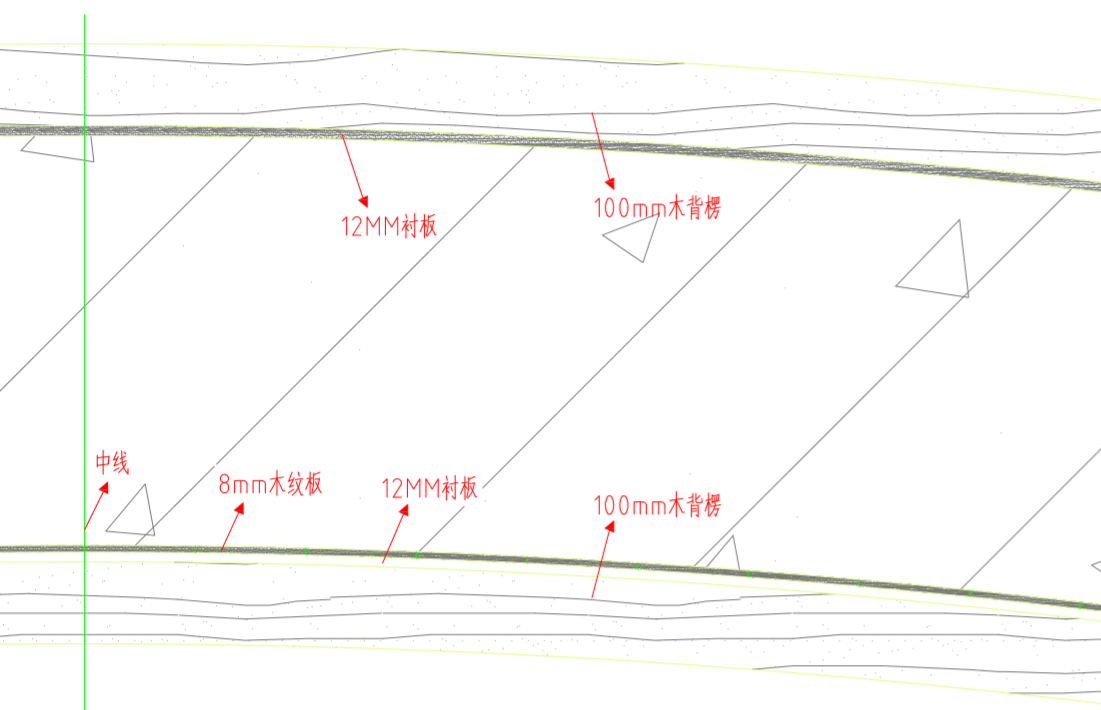

▲木紋板鋪設示意圖

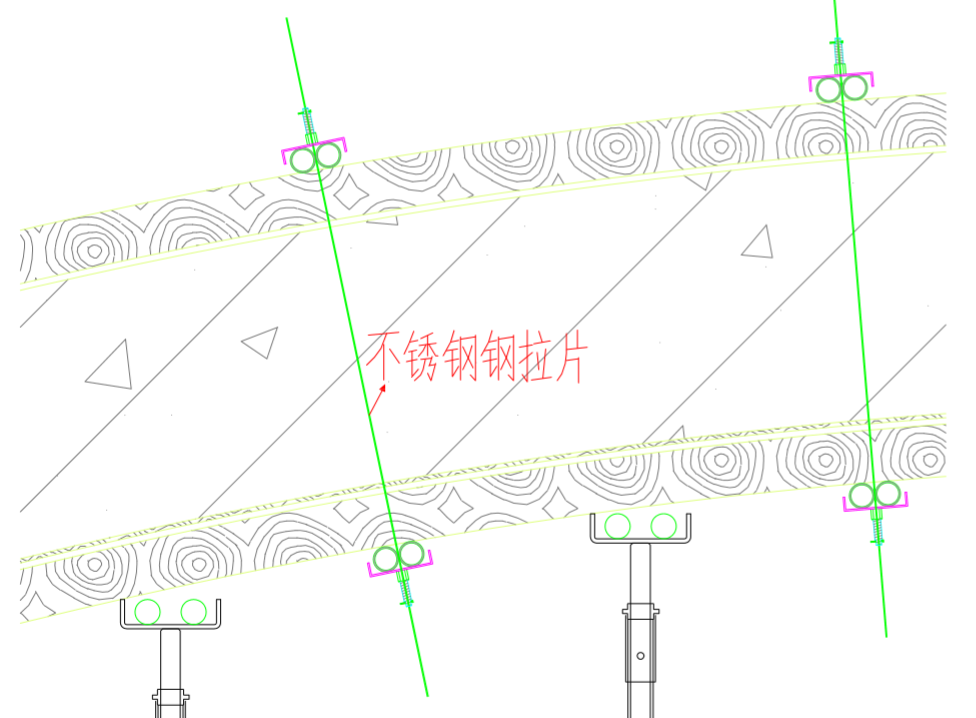

▲不銹鋼鋼拉片圖

由于本項目清水造型較為特殊，項目建設過程中采用了大量國內罕見施工技術：超大體量拱形木紋清水混凝土支模澆筑技術、正拱和反拱體清水混凝土施工技術、異型柱清水混凝土施工技術和超高超規模異形內架支撐技術等。因此在施工前期，益匯達針對項目特點，現場制定了清水總體量為640㎡的大樣板，用途為配合主體建筑的休息涼亭，樣板將異形柱、保溫墻體、清水樓梯、弧形屋面等主要構件融合在一起，同時體現光面和木紋的表面效果，幕墻等預留預埋也在樣板中得到充分體現。

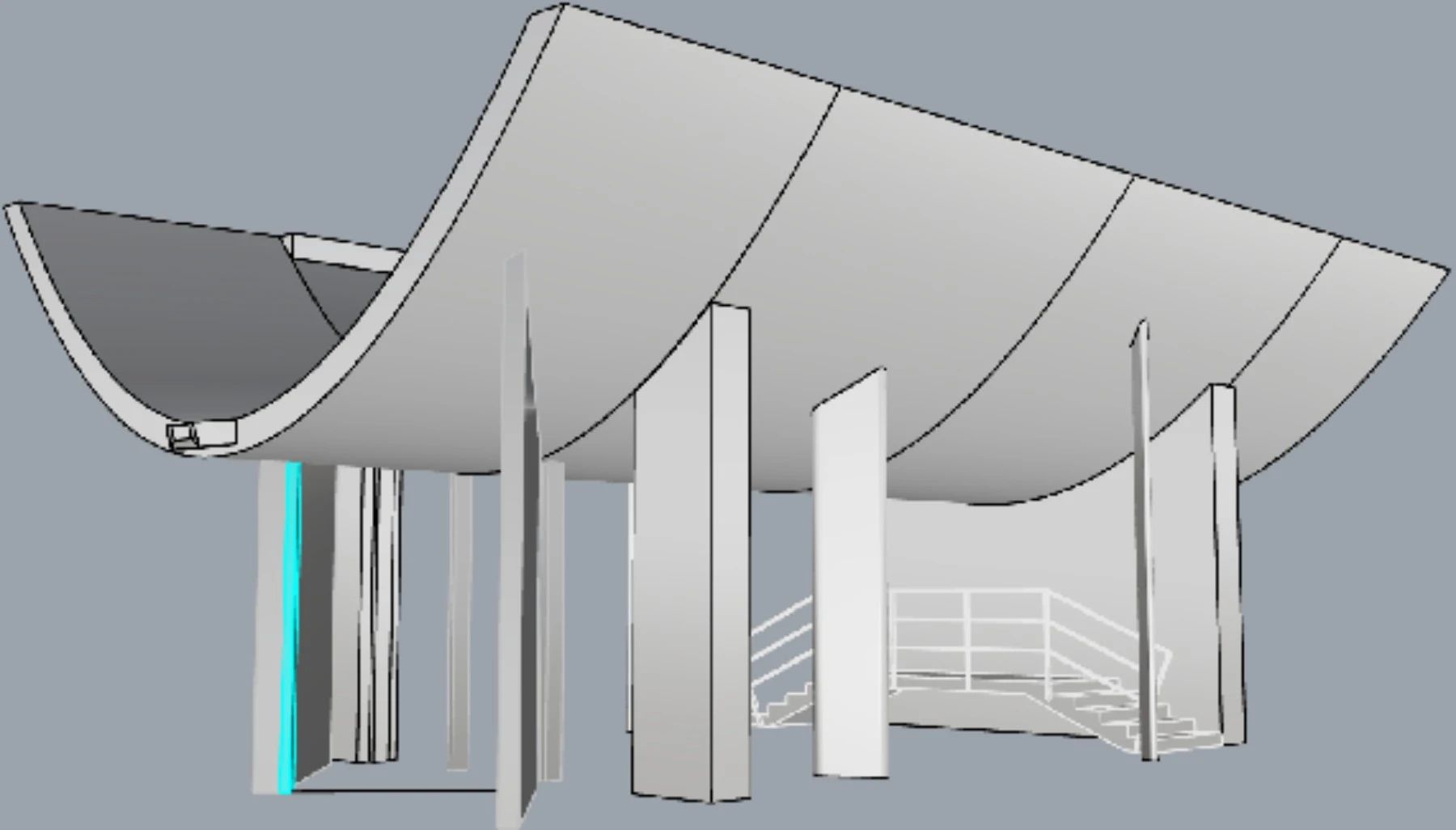

▲最終視覺樣板模型圖

樣板深化排版由設計院提供，經過前期三次修改后，參建各方達成一致，對樣板圖紙進行最終確認。同時在大樣板施工前，前期小樣板的施工及確認過程大家也同樣付出很大的努力才達到設計師想要的效果。

▲視覺樣板深化圖

清水混凝土配合比必須經過試配，骨料采用連續級配，粗細骨料比例 3:7，確?；炷恋暮鸵仔?、色澤均勻、無氣泡，試驗人員嚴格檢驗進場混凝土，包括目測混凝土外觀色澤、有無泌水離析，并對坍落度等進行取樣實驗，同時其顏色亦必須達到設計及業主的要求。

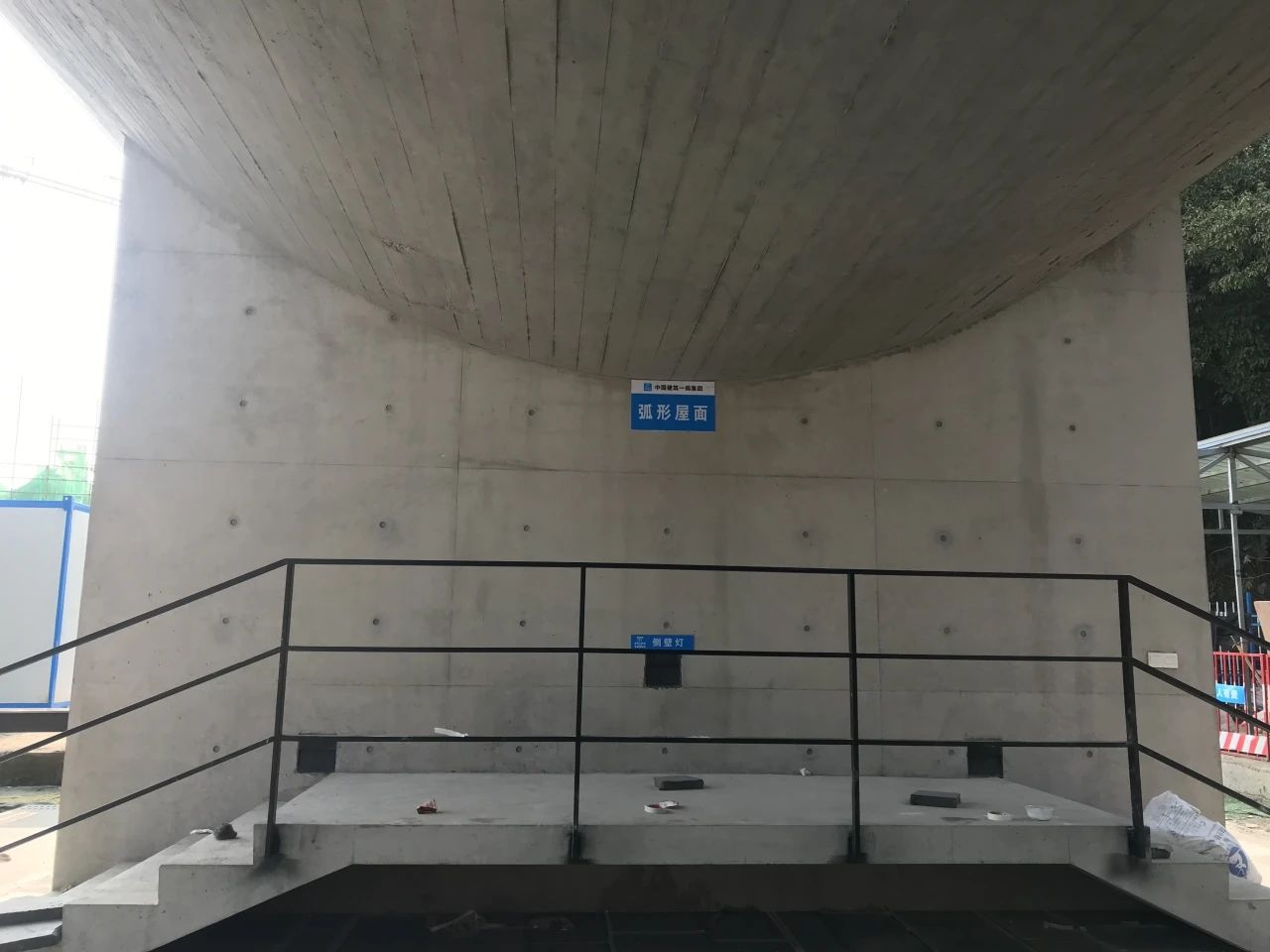

▲現場樣板完成效果

樣板拆模后，整體觀感尚佳，光面無色差，平整度好；蟬縫無明顯失水和錯臺；木紋肌理清晰，水平通直；另外設計師要求暫不修復和涂刷保護劑，所以整體樣板只做了螺栓孔封堵處理。

#07、特殊工藝運用

（1）特殊工藝運用--子母槽

根據設計要求清水混凝土面減少文釘眼缺陷。采用為1220mm*2440mm*15mm的木紋清水混凝土襯板，自下而上的安裝方式，木紋板通過氣槍釘斜釘固定在襯板上，保證其不移動及變形。

采用子母槽在側邊進行槍釘固定，減少釘子出現在木紋板面的數量。

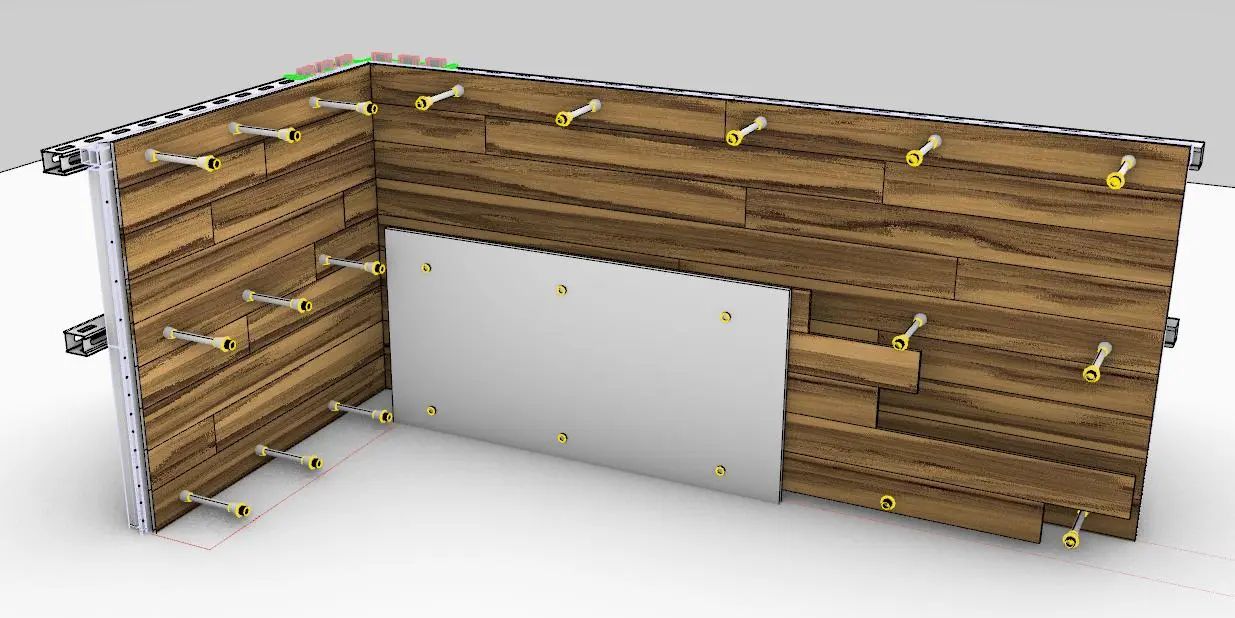

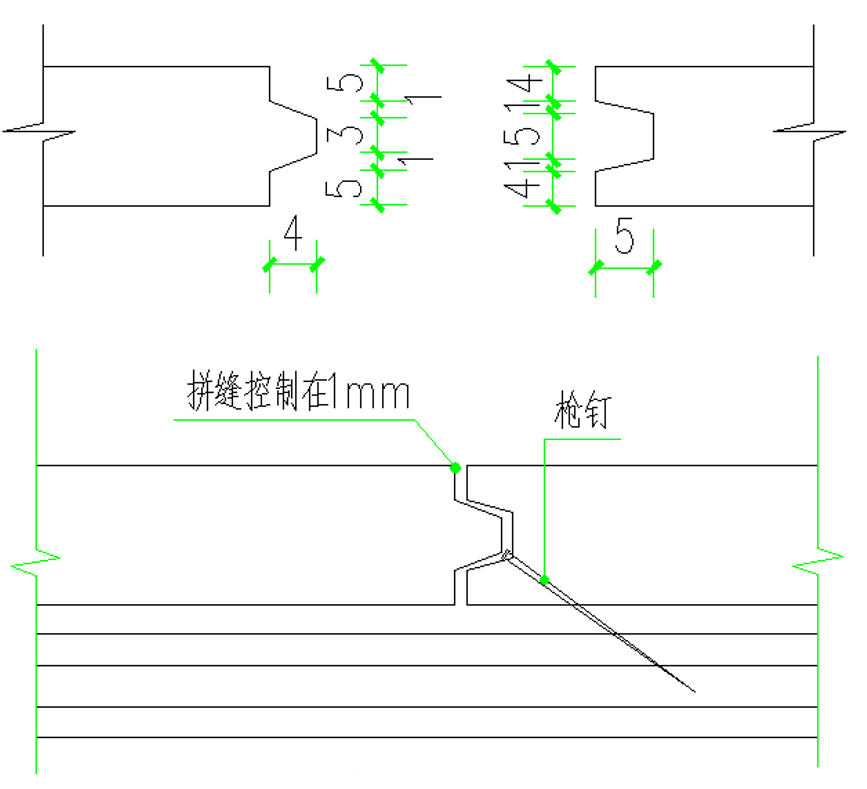

▲木紋板安裝示意圖

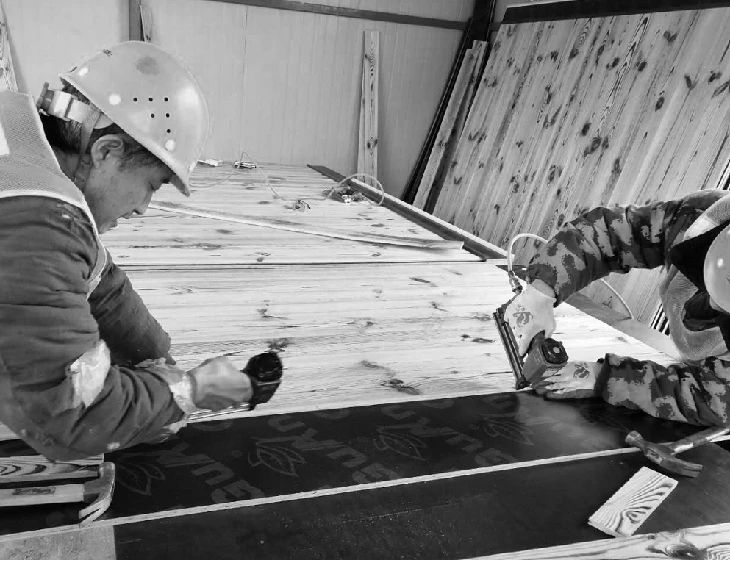

▲木紋板斜頂安裝圖

（2）特殊工藝運用--“枷鎖”異形柱

對于圓角異形柱，采用類似“枷鎖”方式進行加固，塑形+規矩。塑形：線條拼裝+高級PVC地板膠；規矩：矩形柱子加固方式。

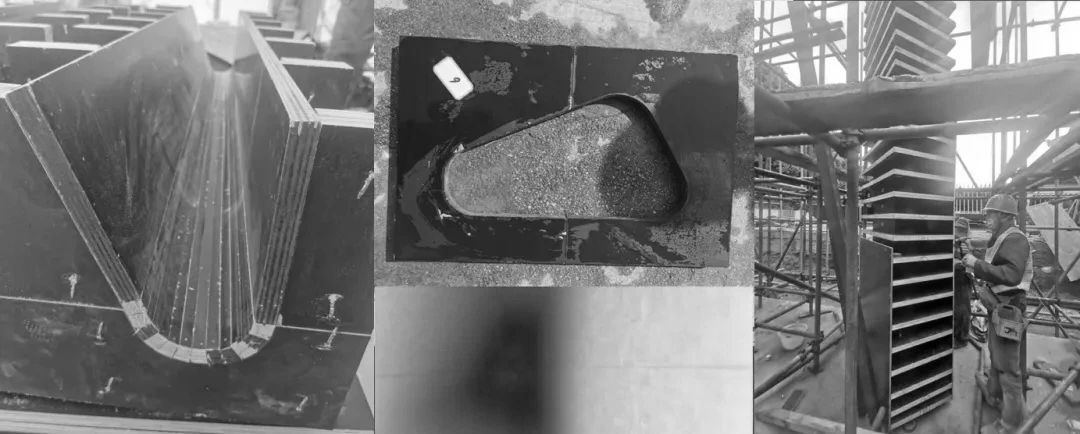

▲“枷鎖”異形柱加固圖

（3）特殊工藝運用--開板澆筑

底筋與面筋之間左側間隔600mm采用“U型”鋼絲網攔截，“U型”鋼絲網綁扎至上下鋼筋層。左側間距1m采用“U型”鋼絲網攔截，右側間距600m采用“U型”鋼絲網攔截?；炷了涠榷?40±20，由最低點往最高點澆筑，由于曲形屋面越往上越難澆筑，最高處采用吊模方式進行加固及混凝土澆筑，人工振搗，抹面。

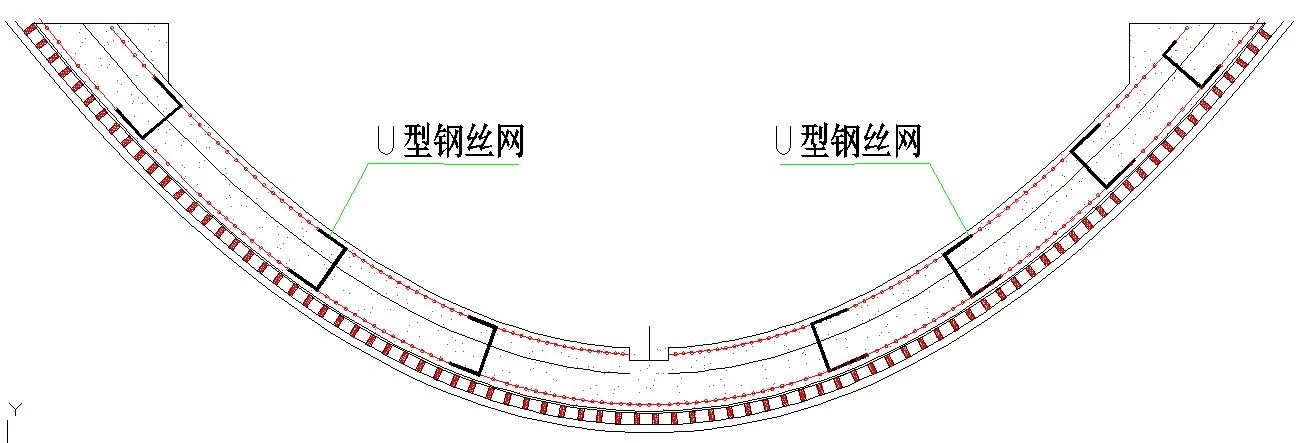

▲鋼絲網攔截剖面圖

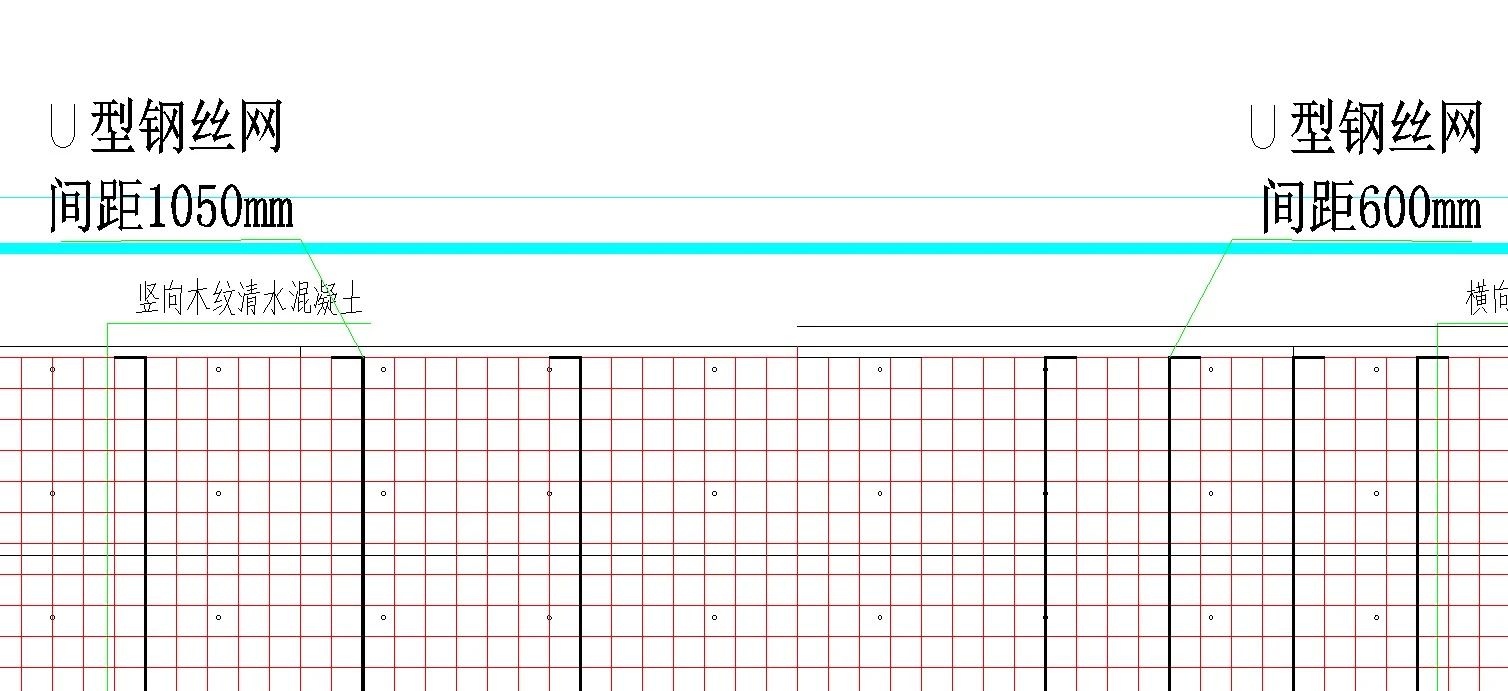

▲鋼絲網攔截平面圖

完工效果

與我們的傳統建造文化不同，今天的城市建設很少從節能和人體舒適度的角度去探尋建筑的智慧性建造。所以，我們更希望這組建筑能充分尊重當地文化和當地人的生存智慧，并從中獲得啟發，這也是我們一直以來在不同地域的建筑實踐中所尋求的根源之道。

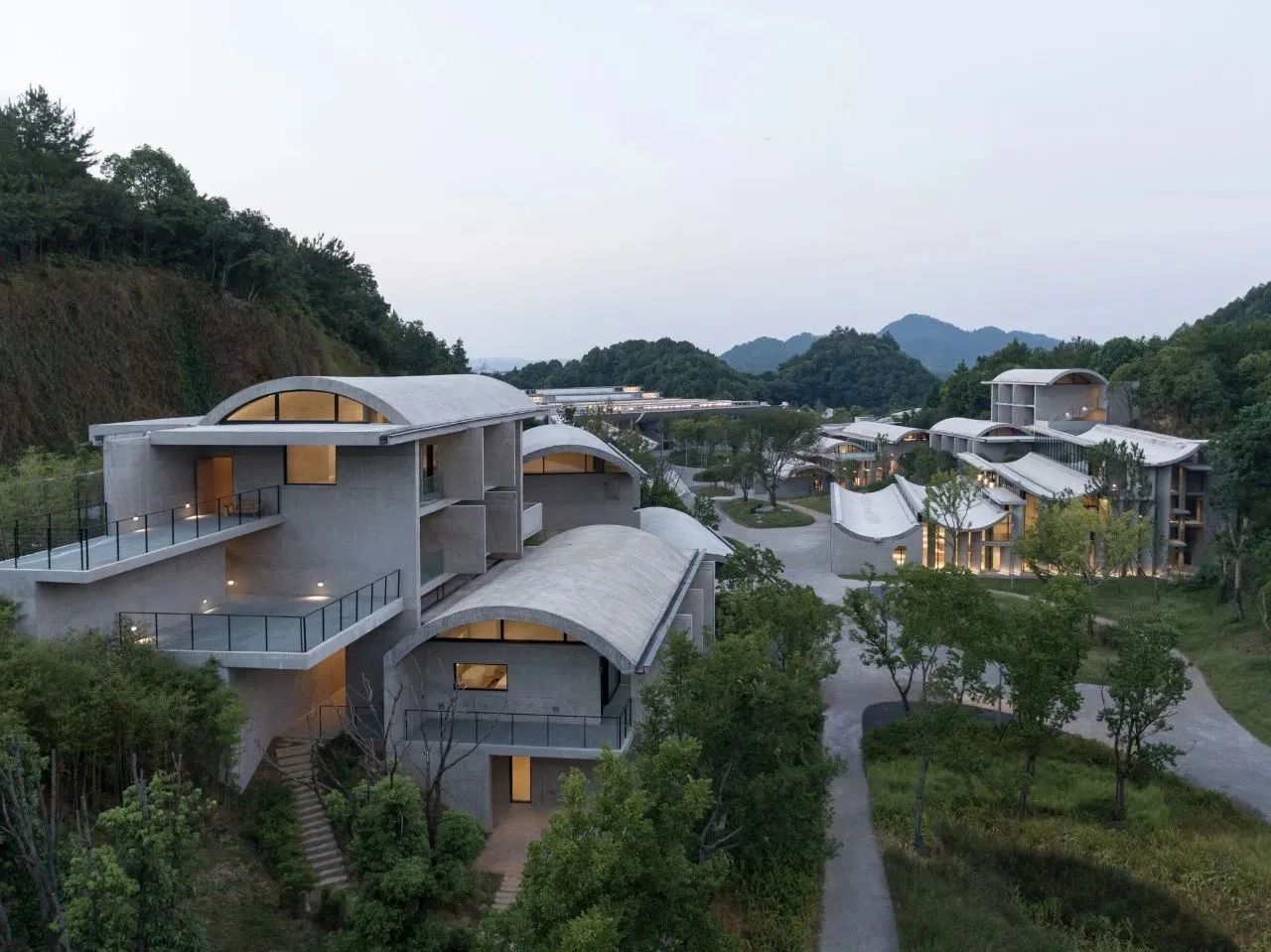

▲客房西北向鳥瞰 ? 蘇圣亮

▲益匯達團隊回訪項目? 益匯達

▲客房建筑自然地嵌入山體中 ? 蘇圣亮

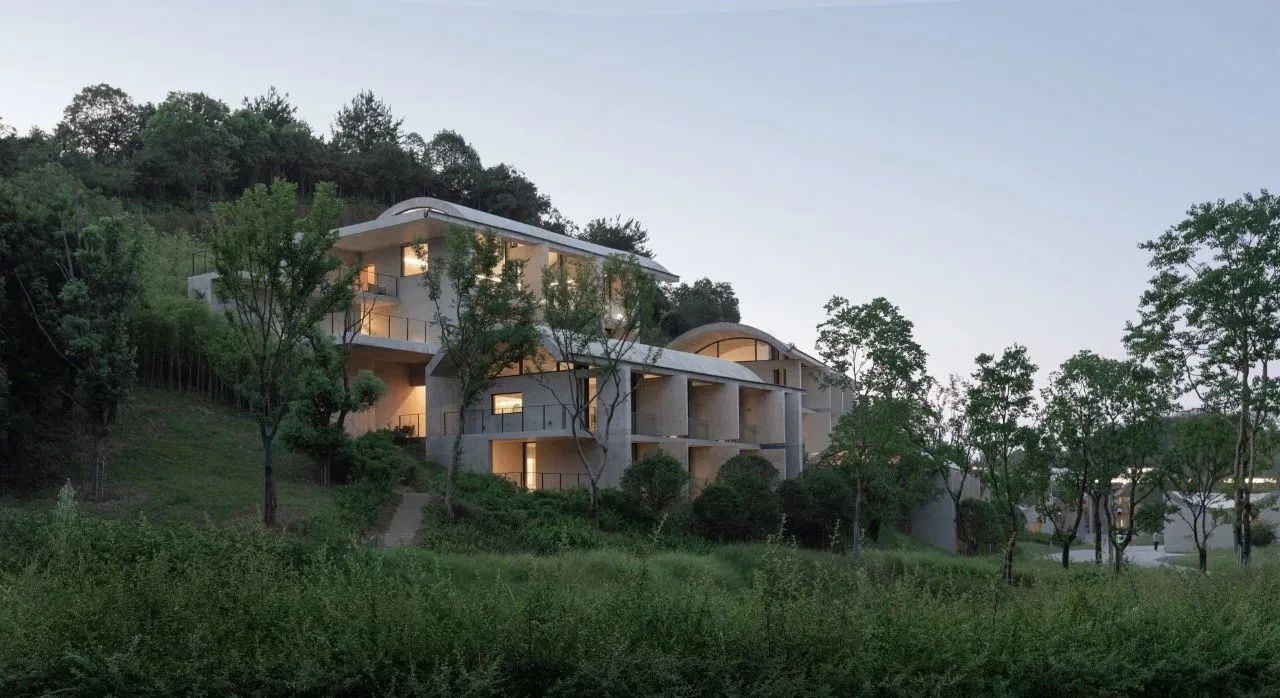

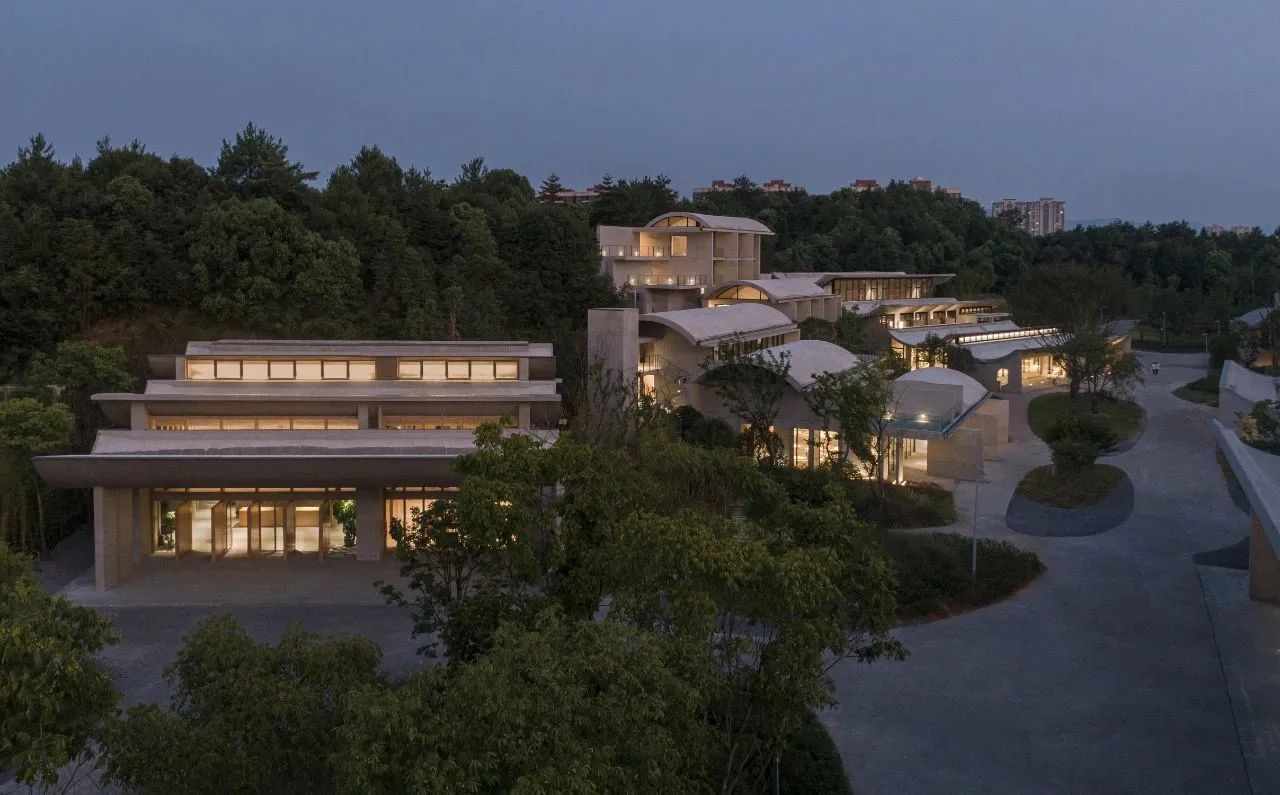

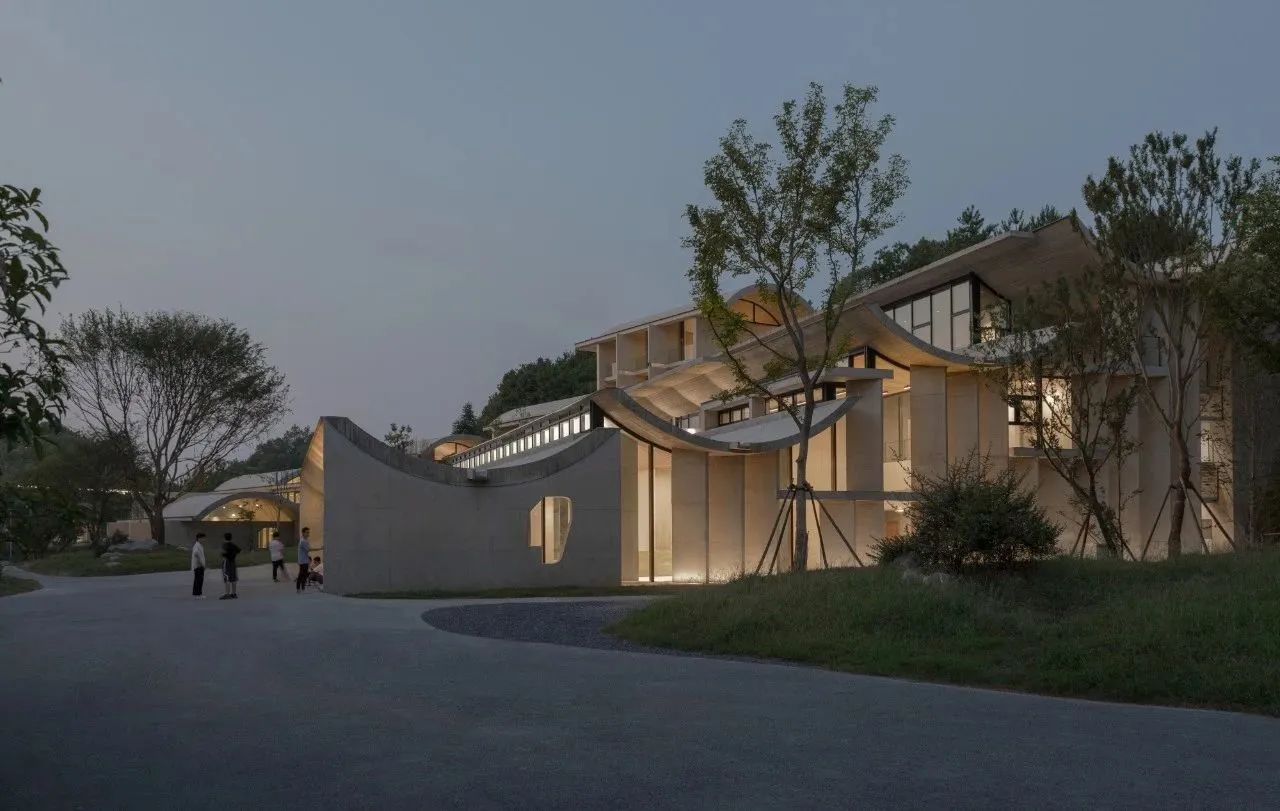

▲客房建筑傍晚夜景 ? 蘇圣亮

坐上婺源到景德鎮的高鐵，經?？梢钥吹揭粋€個村落自然地鑲嵌在山谷溪流之間，它們大多背山面闊、坐北朝南，簡單樸素的民宅彼此簇擁，散落在山腳下，節省出山谷間相對平整的土地留給農耕。遠遠望去，這些村落建筑就如同一個個立方體扎堆在一起，卻展現了人造物與自然環境之間的完美結合。

▲當地傳統民居

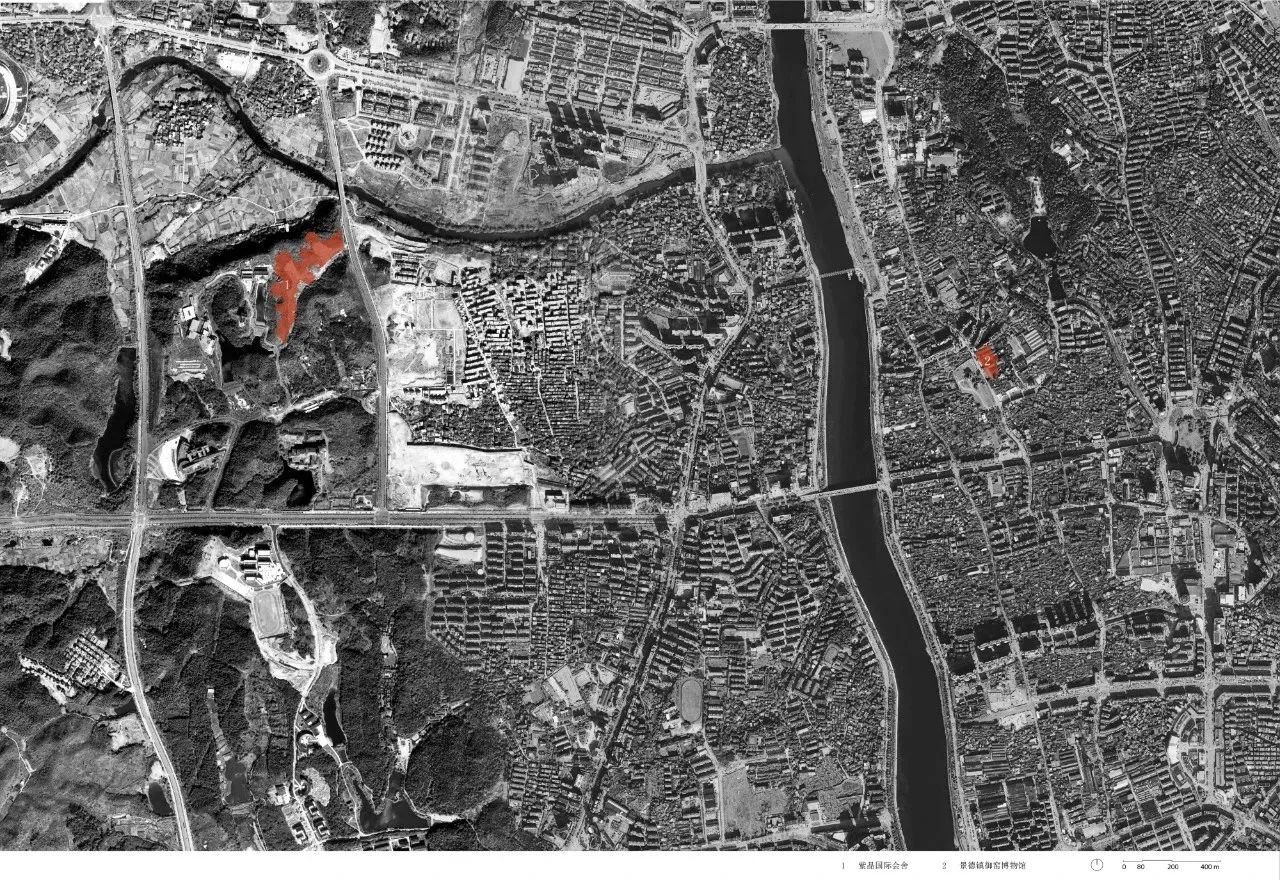

▲場地位置

▲模型

村落、農田與山體所映射出的建筑和環境的大關系，既是當地人對自然風水觀念的傳承，也是對地理氣候條件的積極應對。古人棲居在這片土地，思考的是如何從自然中獲取生存資源，同時保育大地一直處于生機和穩定的狀態。他們用最簡單卻又最智慧的筑造方式扎根于此，在日復一日的生活中滋養保護著腳下的生存空間，造就了人、自然、建筑之間的“血緣關系”。

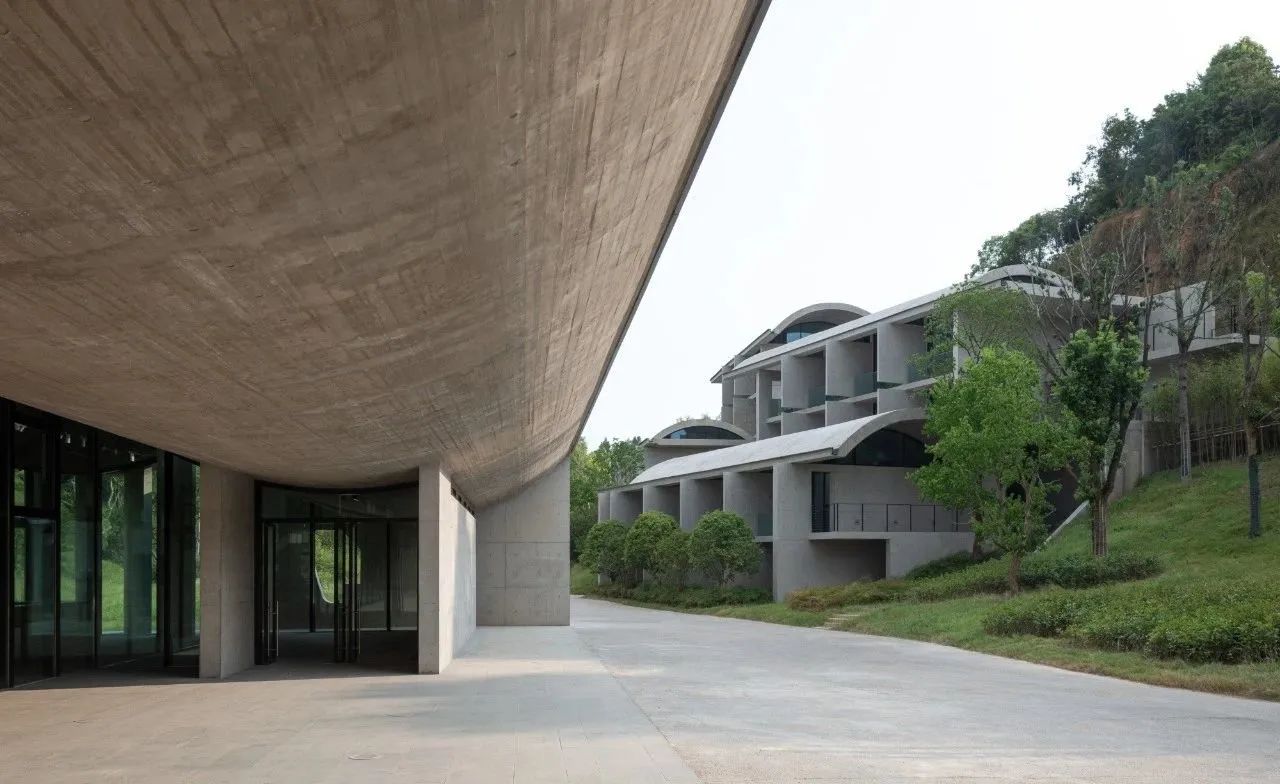

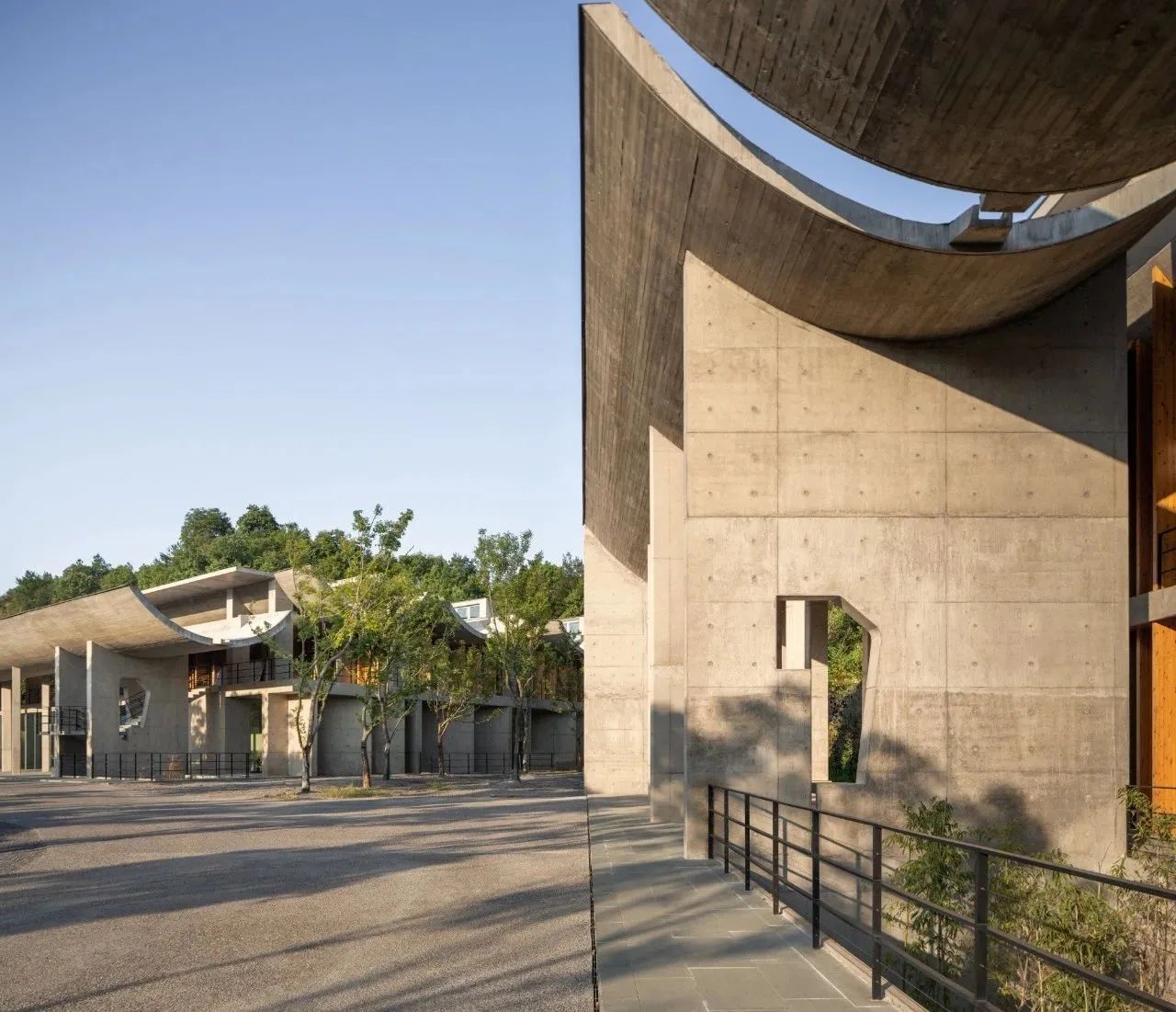

▲正拱與反拱建筑間的對望 ? 蘇圣亮

▲從大會議廳前廣場看向中會議廳 ? 蘇圣亮

一  聚落

思考如何在自然環境中建造原本屬于城市的“會議中心”這一命題，是我們構想這組建筑的關鍵?；诋數毓糯迓渑c山水自然之間關系的啟發，引入聚落的概念，把“會議中心”轉譯為“會舍”，將所有功能居于一體的“會議中心”超尺度建筑，轉化為功能分散的單元式聚落“會舍”建筑，使其消解在群山之中。

▲草圖

▲模型

每座建筑單體都被推向山腳兩側，中間平坦開闊的地面被空出來作為交往的公共場所。整組建筑伴隨山勢的走向水平展開，宛若江西古村落一般，連結現狀山體，織補起已被人工破壞的場地。

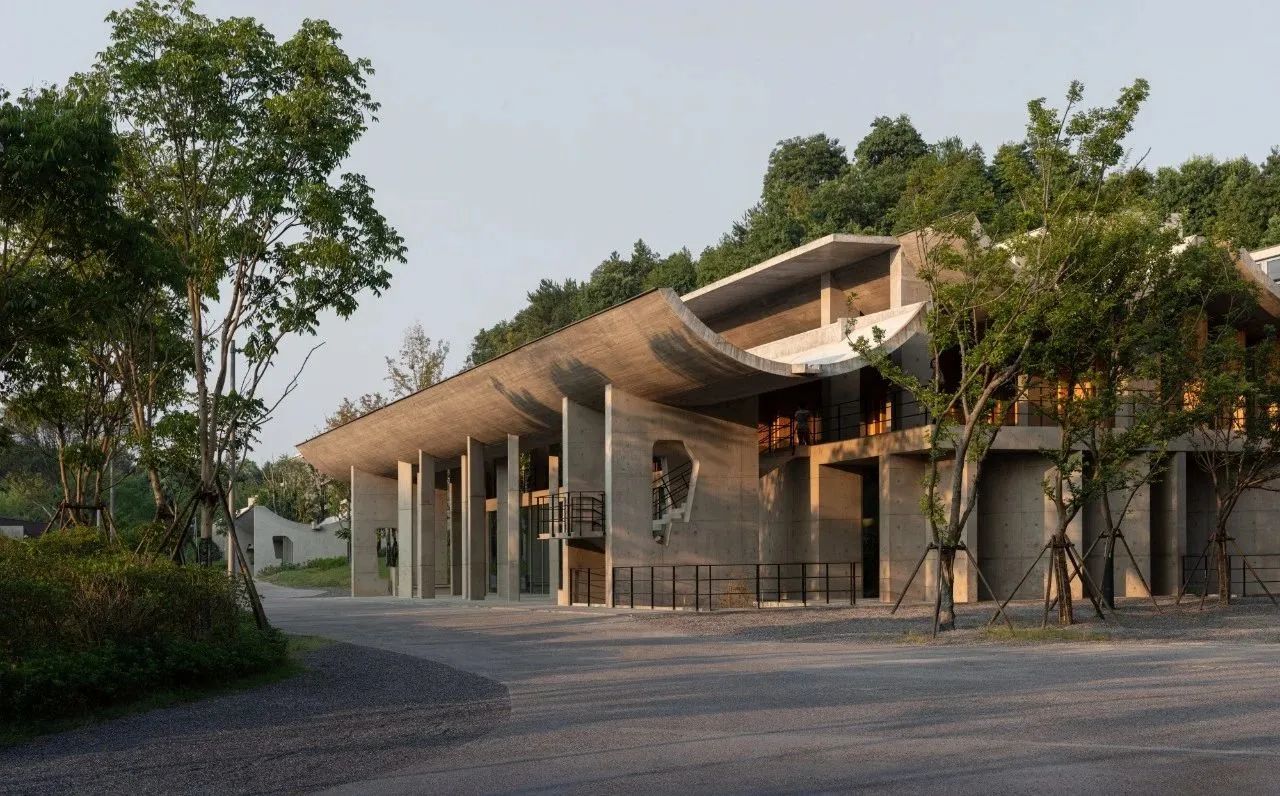

▲會議建筑 ? 張欽泉

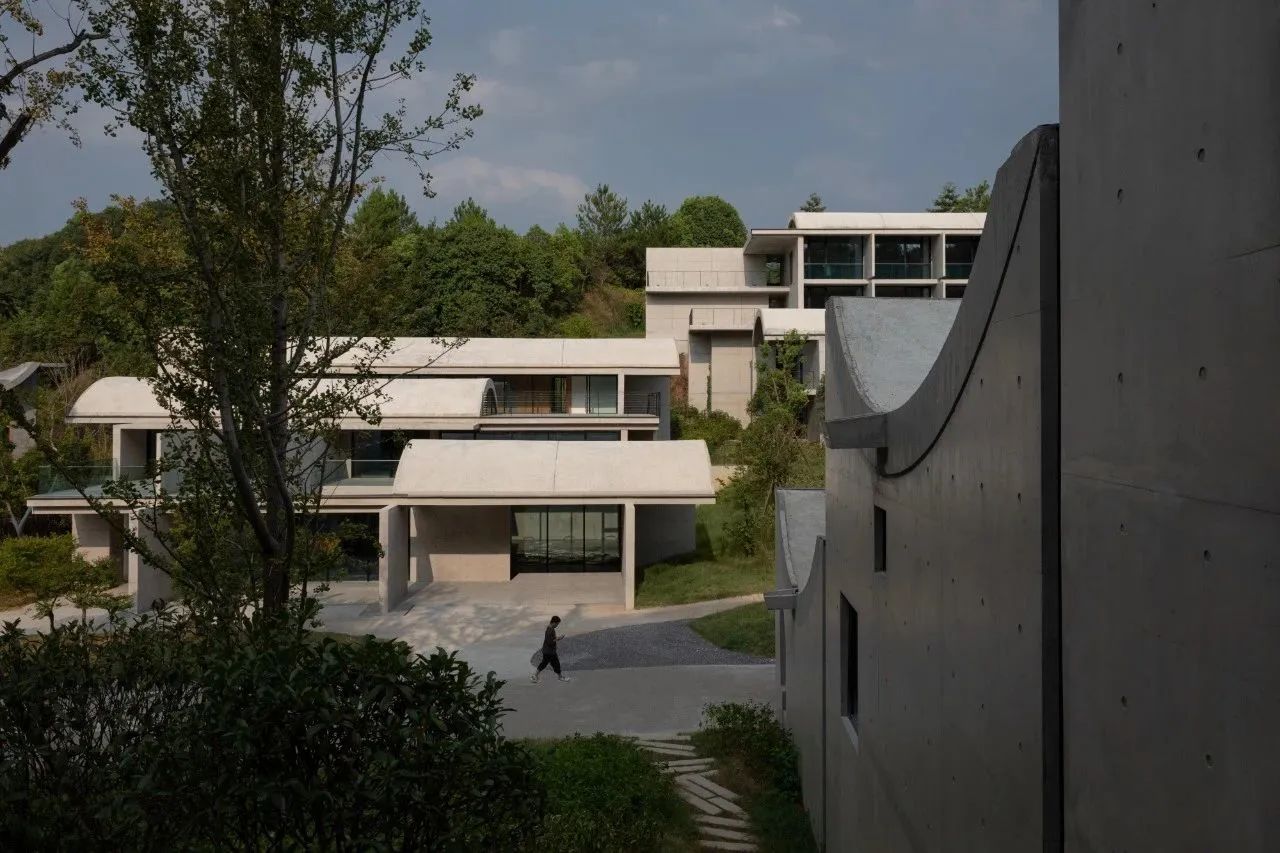

▲比鄰的客房建筑 ? 蘇圣亮

回望人類建造的歷史，首先是一種基于生存本能和生活經驗的行為，是當地的環境養成和影響了人們的建造方式，民居的建筑特征也直接體現出本土的生存智慧。江西民居的地域文化特征很好地體現了自然和人文環境對當地建筑的雙重影響。

▲正拱與反拱建筑間的對望 ? 蘇圣亮

▲大會議廳入口 ? 張欽泉

景德鎮四季分明，夏季潮濕多雨，冬季寒冷多風，為適應殘酷的氣候條件，當地民居很注重遮陽避雨和自然通風。紫晶國際會議中心這組藏匿于群山之中的會舍聚落，應當繼承當地傳統民居的智慧，兼收并蓄，靈活且策略性地吸納自然的空氣、光線，容納人的活動，塑造一種自然開放、多孔流動的、 “會”“舍”相容且深深嵌入在山谷之中的建筑群落。

▲會議建筑 ? 蘇圣亮

一  結構

想要實現這樣一組建筑，結合場地的復雜性，探索一種簡單、樸素、真實，又易于建造的結構形式成為關鍵。為了在富有表現力的結構與材料中展現人、活動和建筑空間三者之間的關系，最早構想的結構單元由單向大跨度的拱梁和兩端支撐拱梁的鋼筋混凝土結構墻體構成。

拱梁結構單元可以復制疊加并隨山體不斷變化，而且結構與結構之間也自然地產生了很多孔洞與縫隙，自然光可以滲透進建筑內部，從而打破常規的黑房間會議模式。

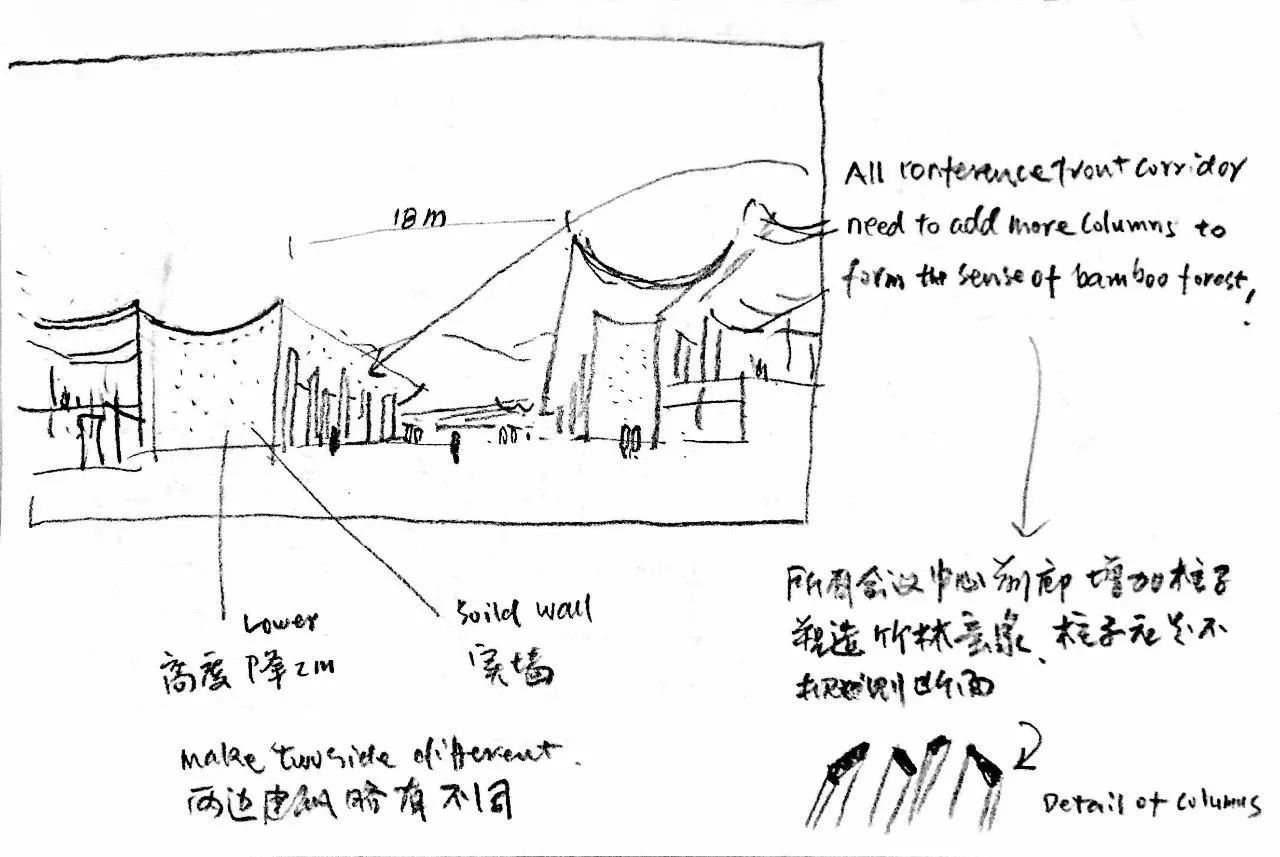

▲草圖

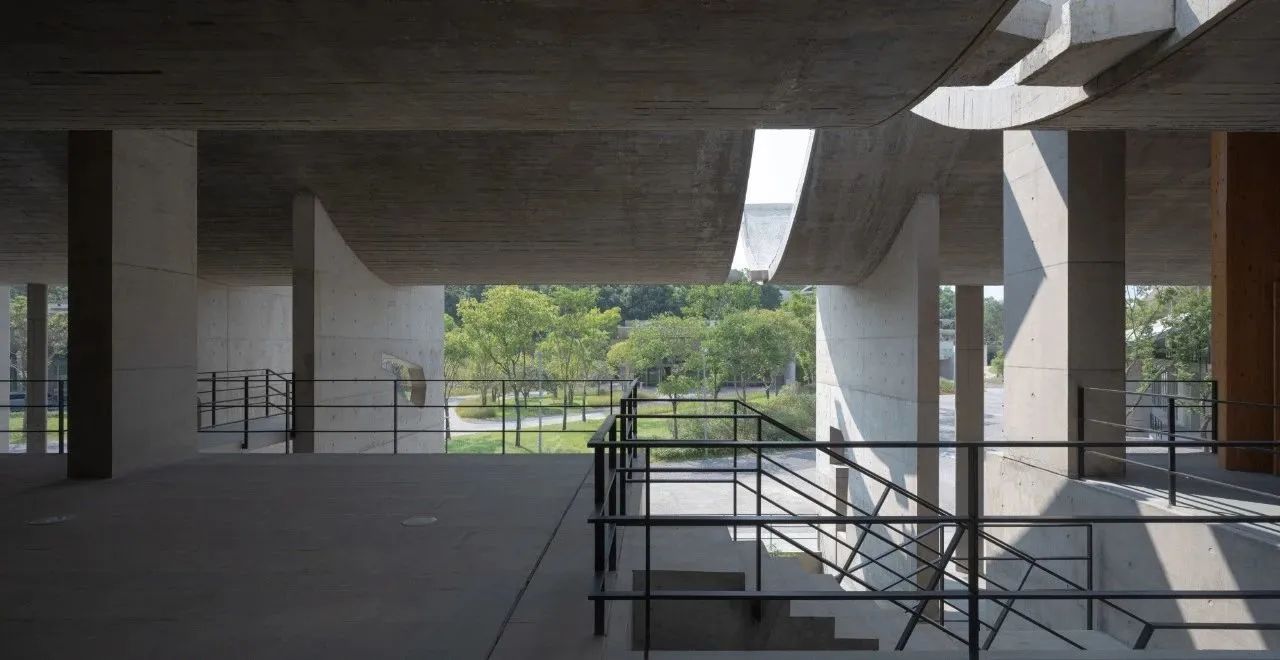

▲大會議廳二層平臺與柱廊空間 ? 張欽泉

從建構的角度上考量，建筑形式即是結構形式本身，幾乎沒有圍護結構。我們試圖通過結構的真實性與詩意化表達，找尋結構形式與建筑形式的同構關系，重拾其中蘊含的生存智慧和文化意義，以此來塑造一組樸素又充滿詩意的“會舍”建筑。

▲中會議廳二層平臺 ? 蘇圣亮

▲中會議廳室內空間 ? 蘇圣亮

大量向下倒垂、充滿結構張力的反向單曲拱反復組合變化，隱喻經過變異的重檐建筑形式。中國傳統建筑中特有的富有彈性的屋檐曲線、由舉架形成的略有反曲的屋面弧度，都被充分捕捉在紫晶國際會議中心層層疊疊富有變化韻律的巨大弧面中。錯落的拱體調動光的折射與漫射，結合天窗的開合與窗簾的控制，使室內空間實現了自然采光和自然通風的最大可能。

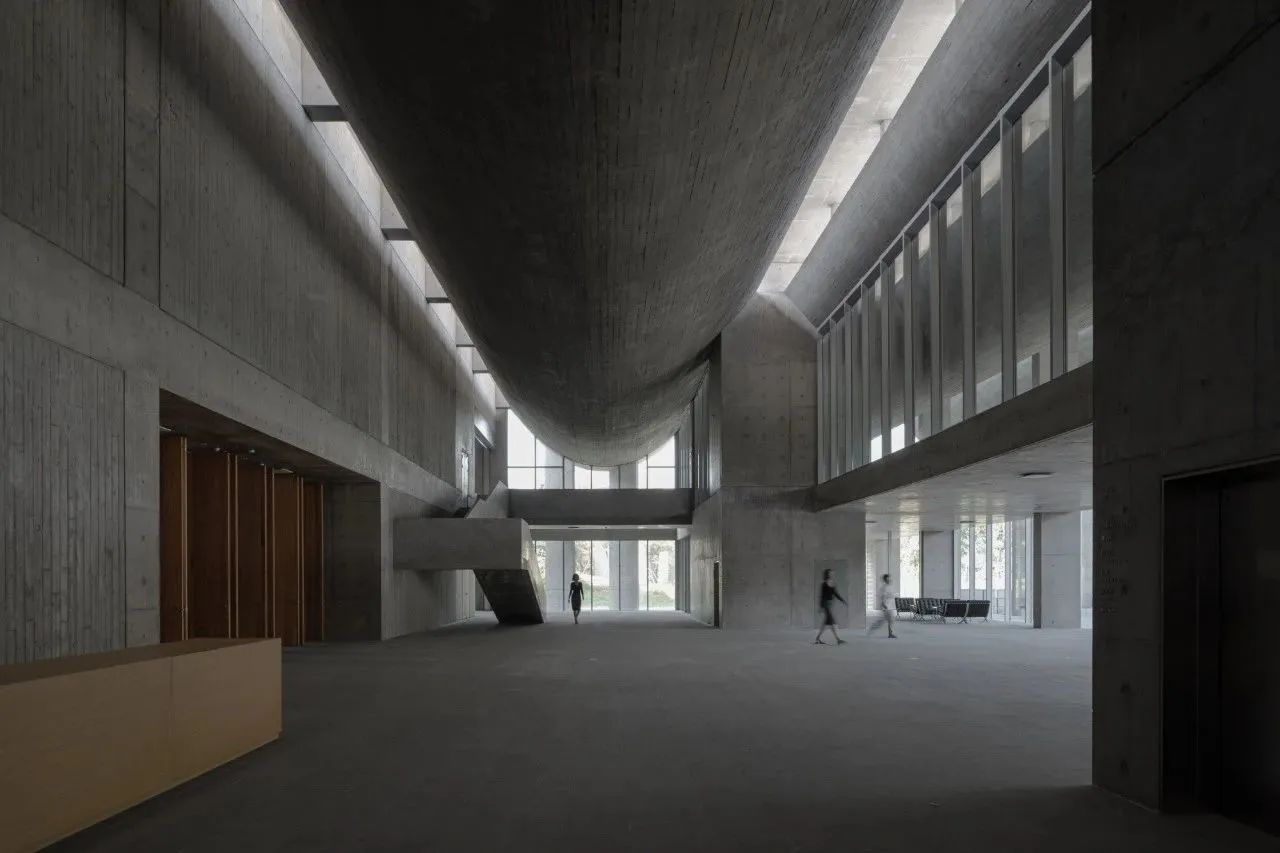

▲大會議廳序廳 ? 蘇圣亮

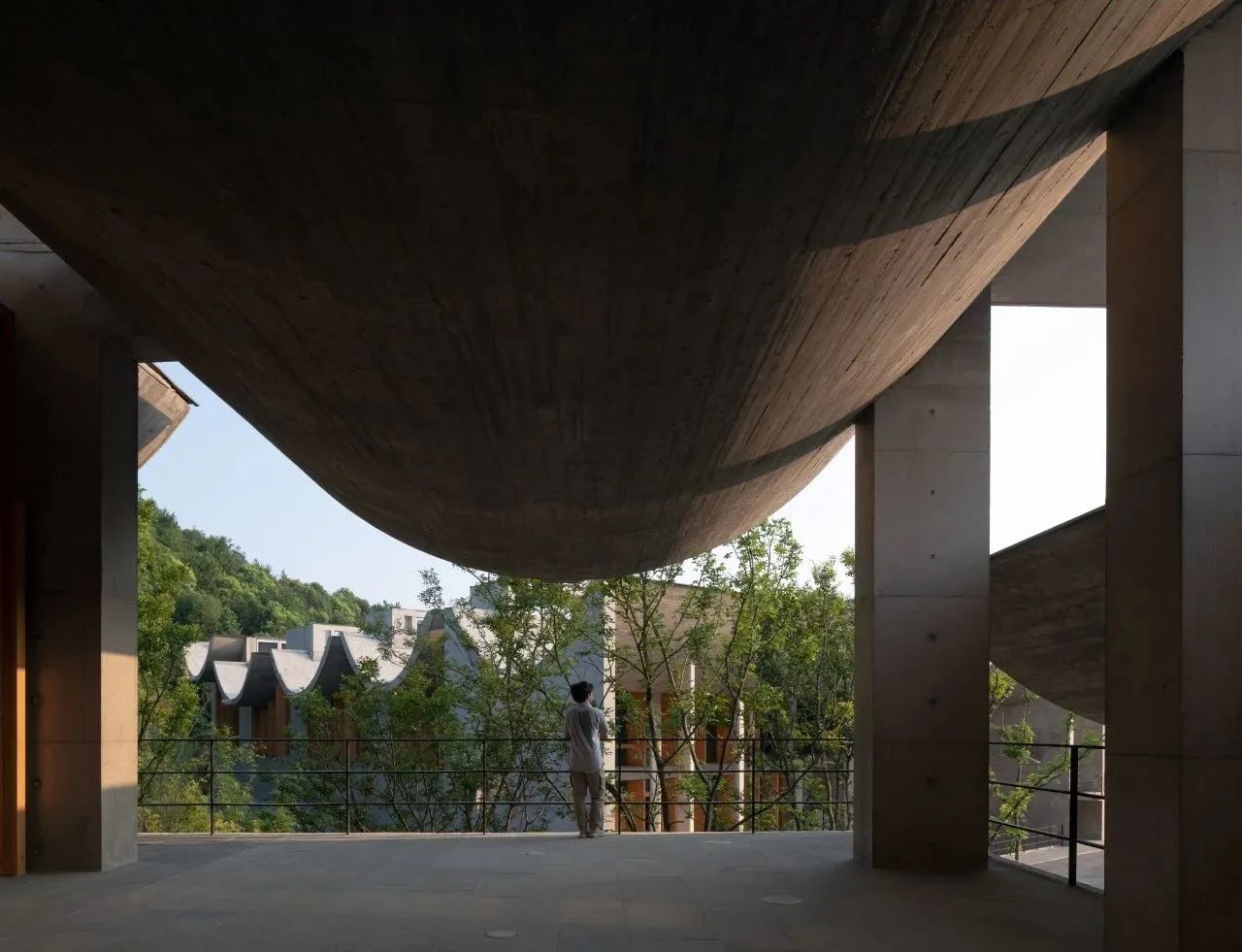

▲反拱下的客房建筑入口 ? 蘇圣亮

一  不完整的完整性

紫晶國際會議中心強烈地展現出了“自然建筑”理論中“不完整的完整性”的理念，從3個維度上實現建筑和山體自然環境的充分融合。在水平維度上，紫晶國際會議中心的聚落形態在與自然交界的邊界上呈現出里出外進、參差不齊的輪廓邊緣，就像人的兩只手十指交握，建筑借助自身形式的不完整，與自然環境有機地編織、縫合，融為一體，消除建筑與自然環境之間的邊界。

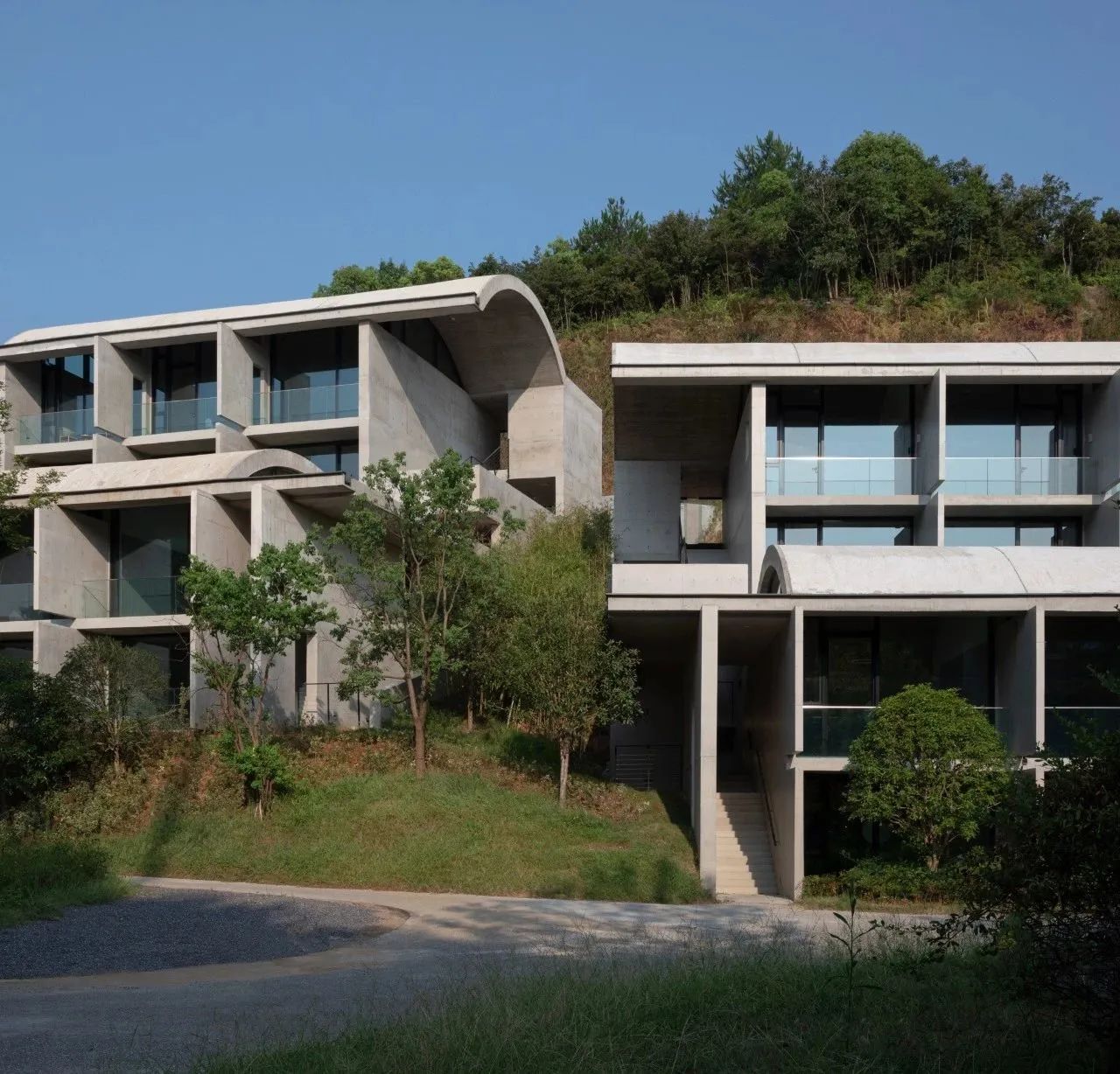

▲客房建筑入口 ? 蘇圣亮

在垂直維度上，單元式的結構體系也最大程度地展現了山地建筑的優勢，可以隨著山體走勢高低疊落，看似簡單的單元組合，卻表現出富有力量的節奏感與創造驚喜的豐富性。舞動、升起的眾多道拱形屋頂緊緊擁抱陡然升起的山形，在它們之間生成了巨大張力，也限定了它們之間的建筑空間。

自然地形、建筑、人的活動共同譜寫了生動、和諧的樂章。再有，在空間維度上，建筑與自然環境虛實相涵、內外相生，大量的半戶外空間和連系山谷的平臺將建筑與山體織補起來，幾何性的消解，在建筑的邊緣形成更加豐富的空間感受。

▲小會議廳北側立面 ? 蘇圣亮

為了回應南方氣候，紫晶國際會議中心布置有一系列灰空間，不同空間尺度的會議室之間，都連接有多處檐下的回廊、步道與平臺，寬闊的出檐遮陽且避雨，在景德鎮炎熱的夏季創造陰影下的漫步空間。與慣有的會議中心平面組織方式不同，使用者既可以從每座建筑的主入口進入前廳，再走向不同的會議室、休息室、宴會廳，也可以穿過各個銜接山體的步道、回廊、庭院，直接進入不同功能的內部。

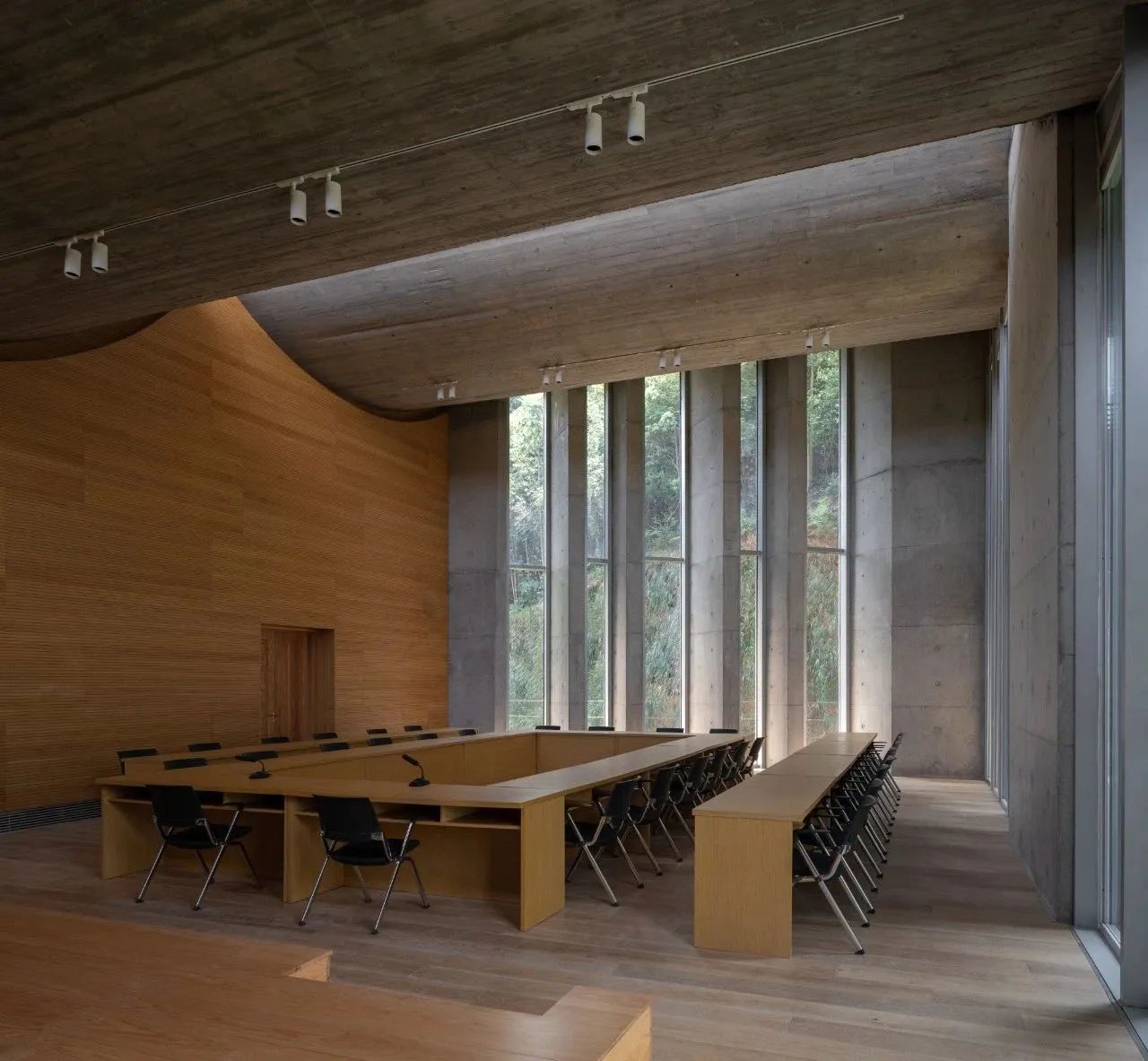

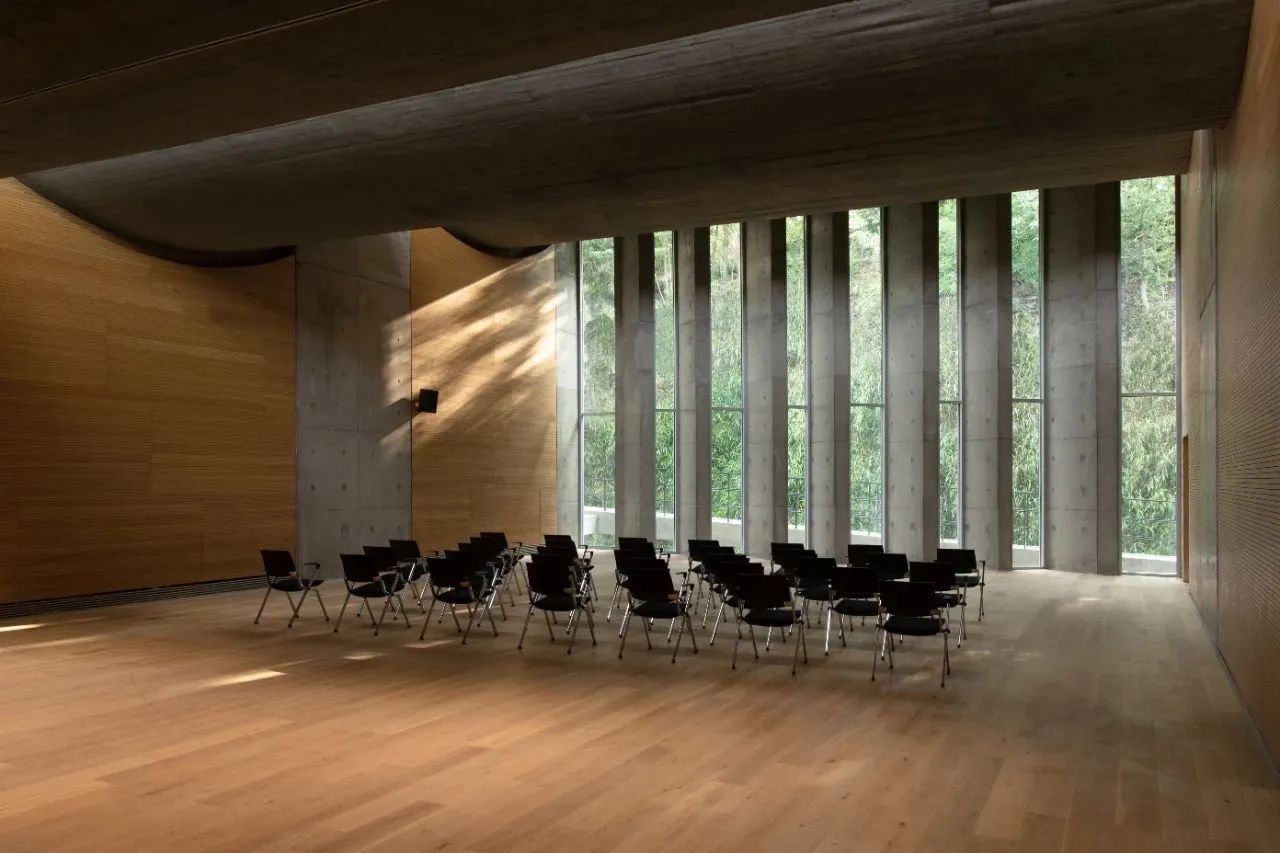

▲小會議廳室內空間 ? 蘇圣亮

▲VIP會議廳室內空間 ? 蘇圣亮

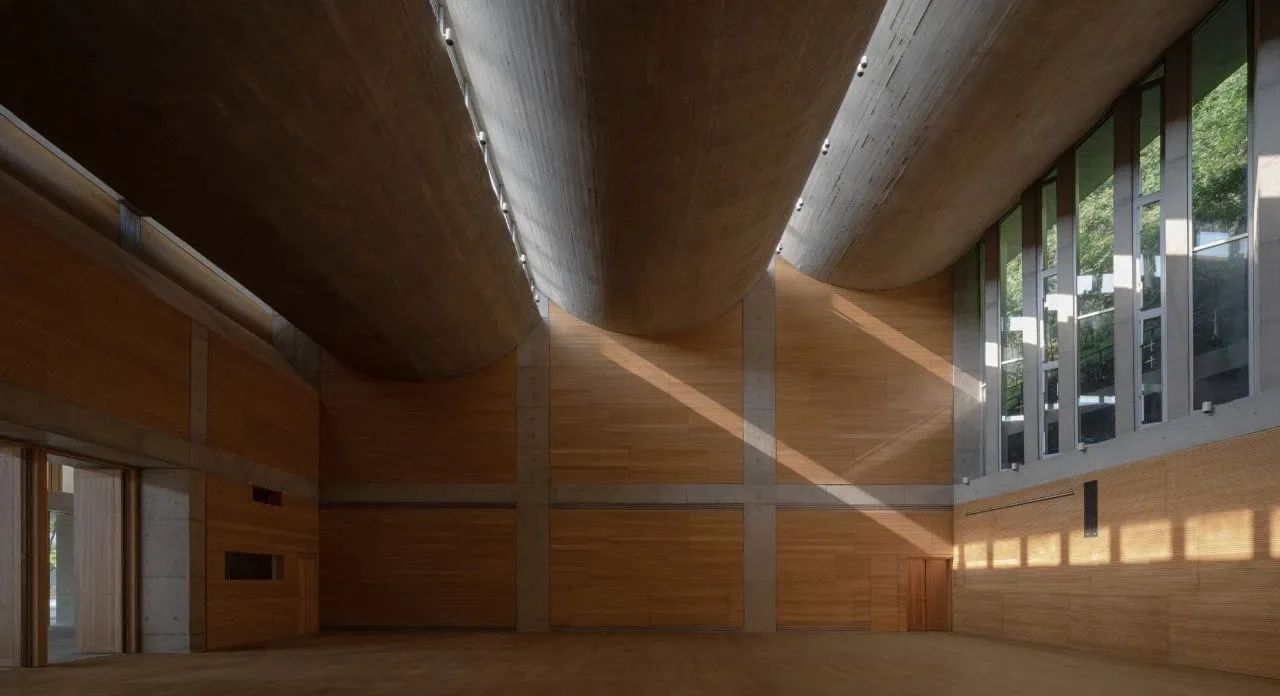

▲大會議廳二層室內空間 ? 朱锫建筑設計事務所

6座客房單體亦是如此，從不同層高的房間走向室外，都能擁有駐足停靠的觀景平臺，或曲折進入林中的小徑。這些經歷顛覆了常規的會議建筑與酒店建筑能帶給人的體驗，把會議活動的嚴肅與人的閑暇通過環境的塑造關聯結合在一起。

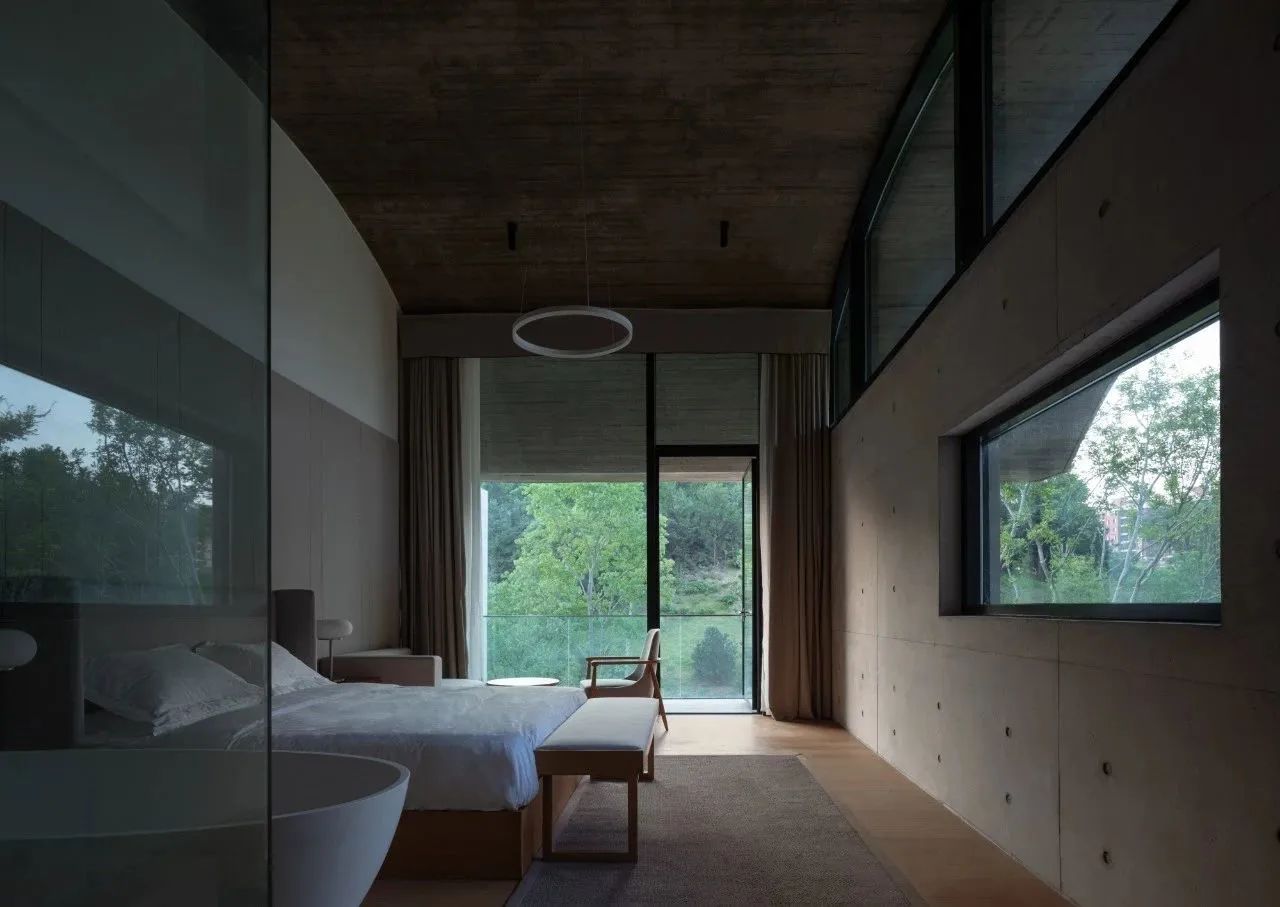

▲客房室內 ? 蘇圣亮

幾座大中型會議單體的第一個單元拱體屋面下，是若干橫截面不盡相同的混凝土異形柱，以看似隨機的方式林立在主入口前。層疊交錯的異形柱隨著視角的移動，寬窄形態不斷變化，傾斜射下的光線擦過堅硬且圓潤的柱體，被捕捉為混凝土表層溫潤的釉面光澤和交織流轉的光影。

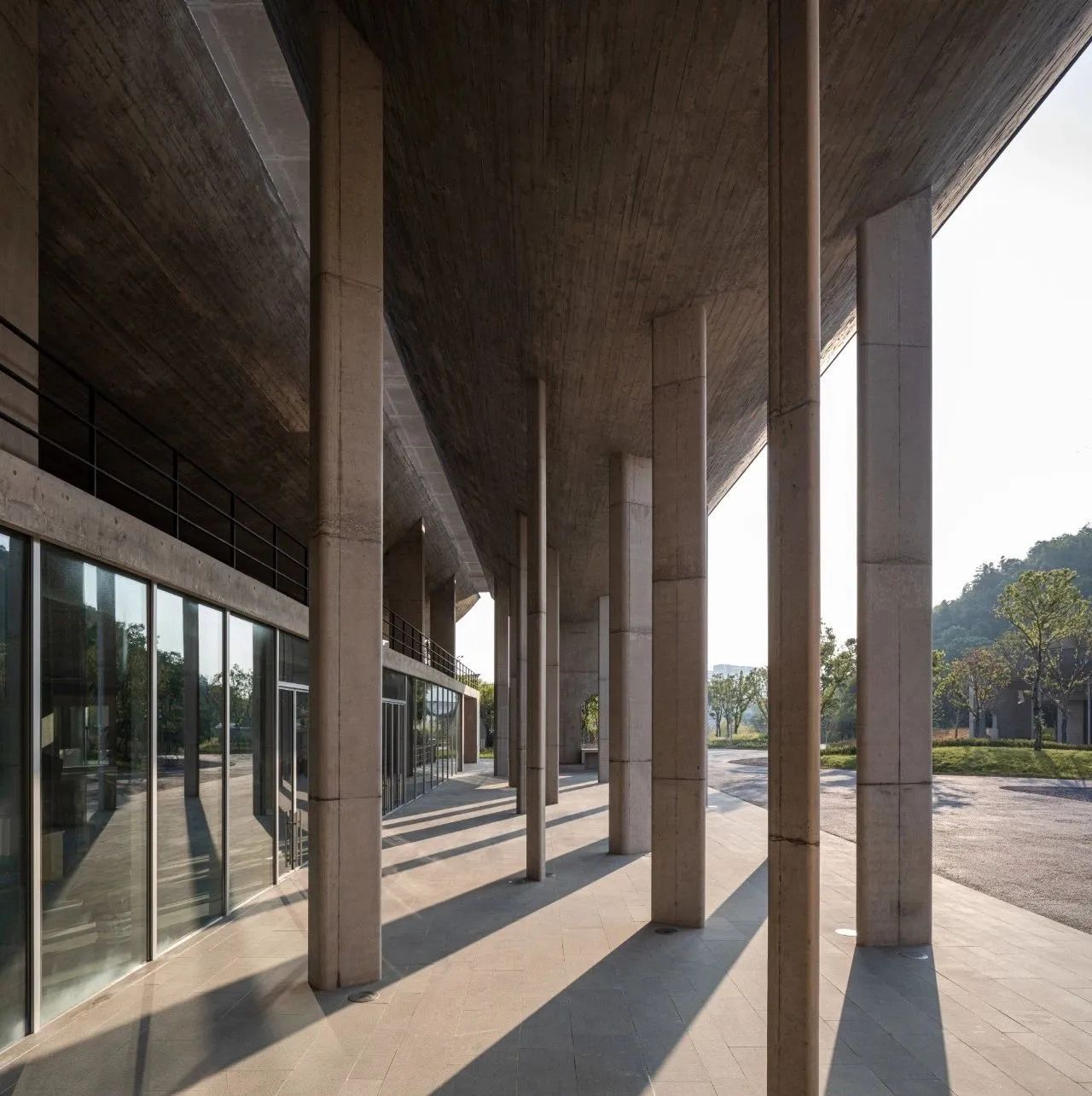

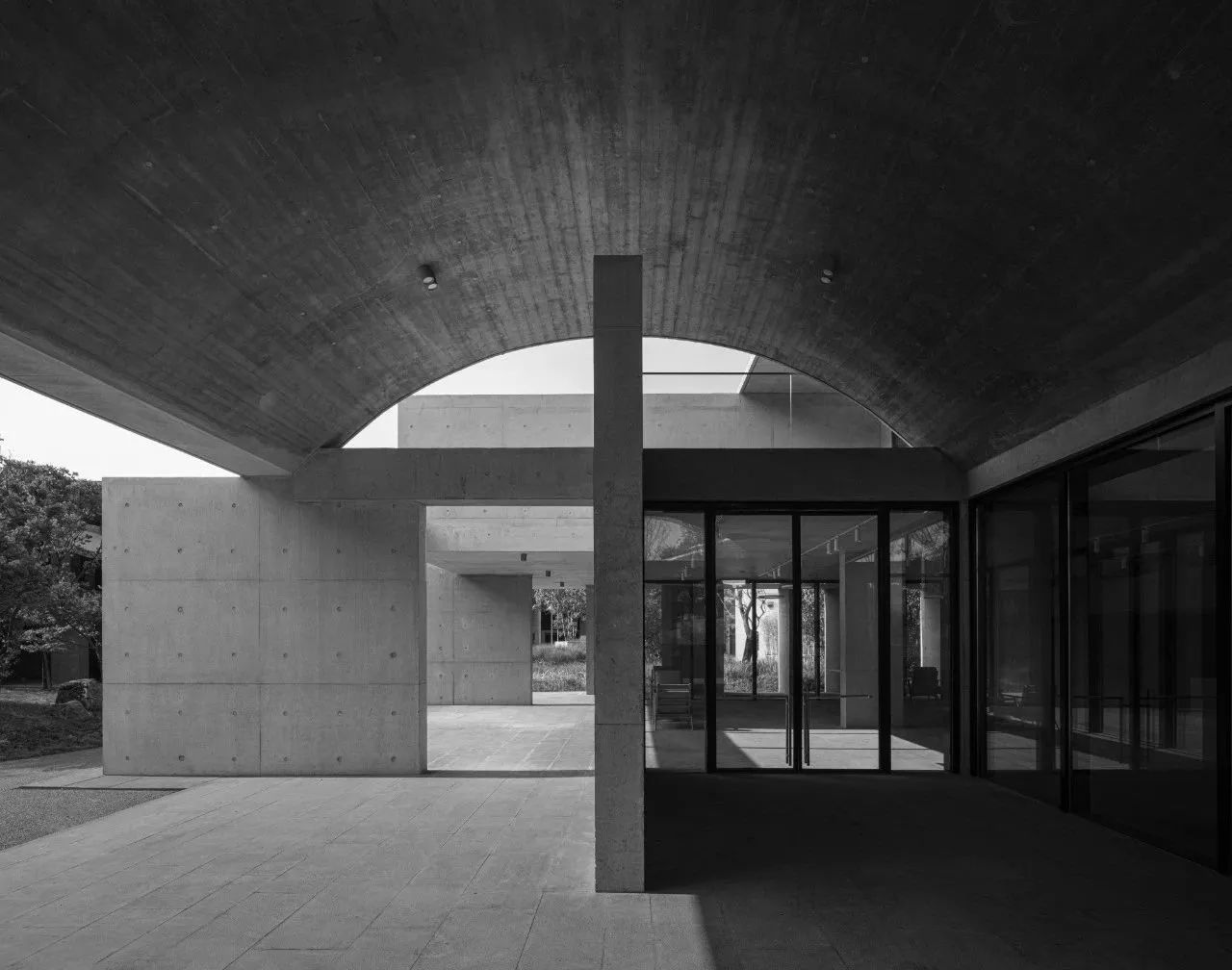

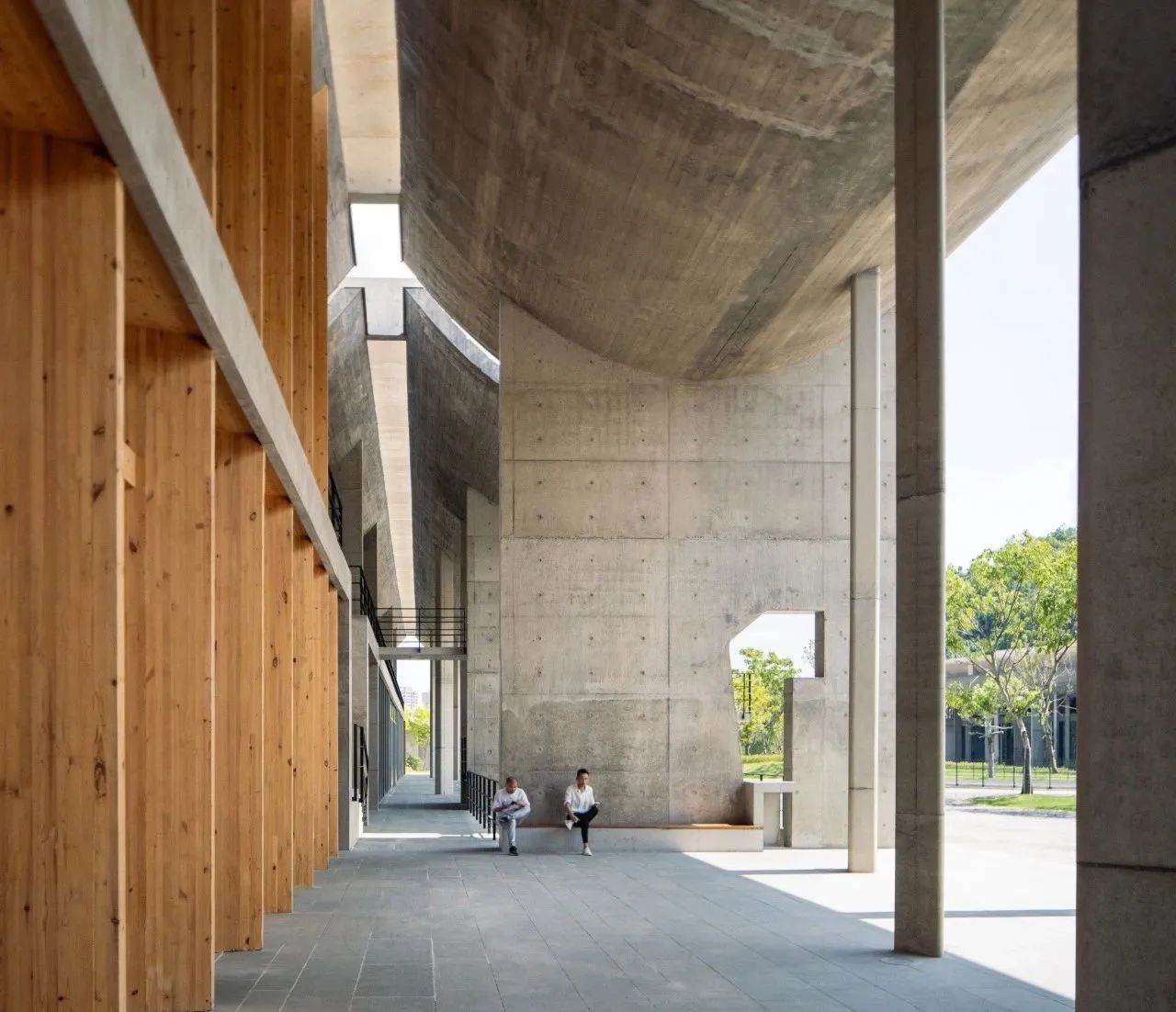

▲入口柱廊 ? 蘇圣亮

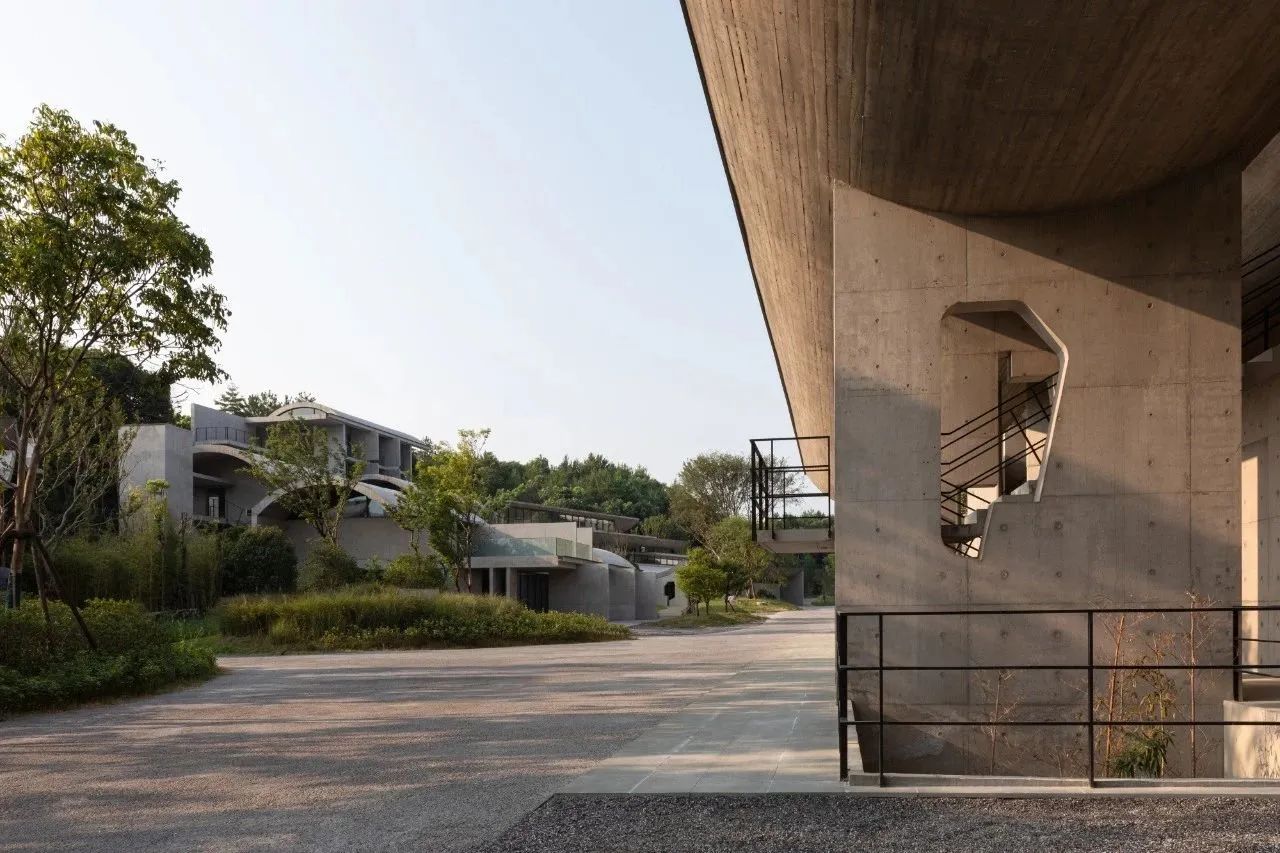

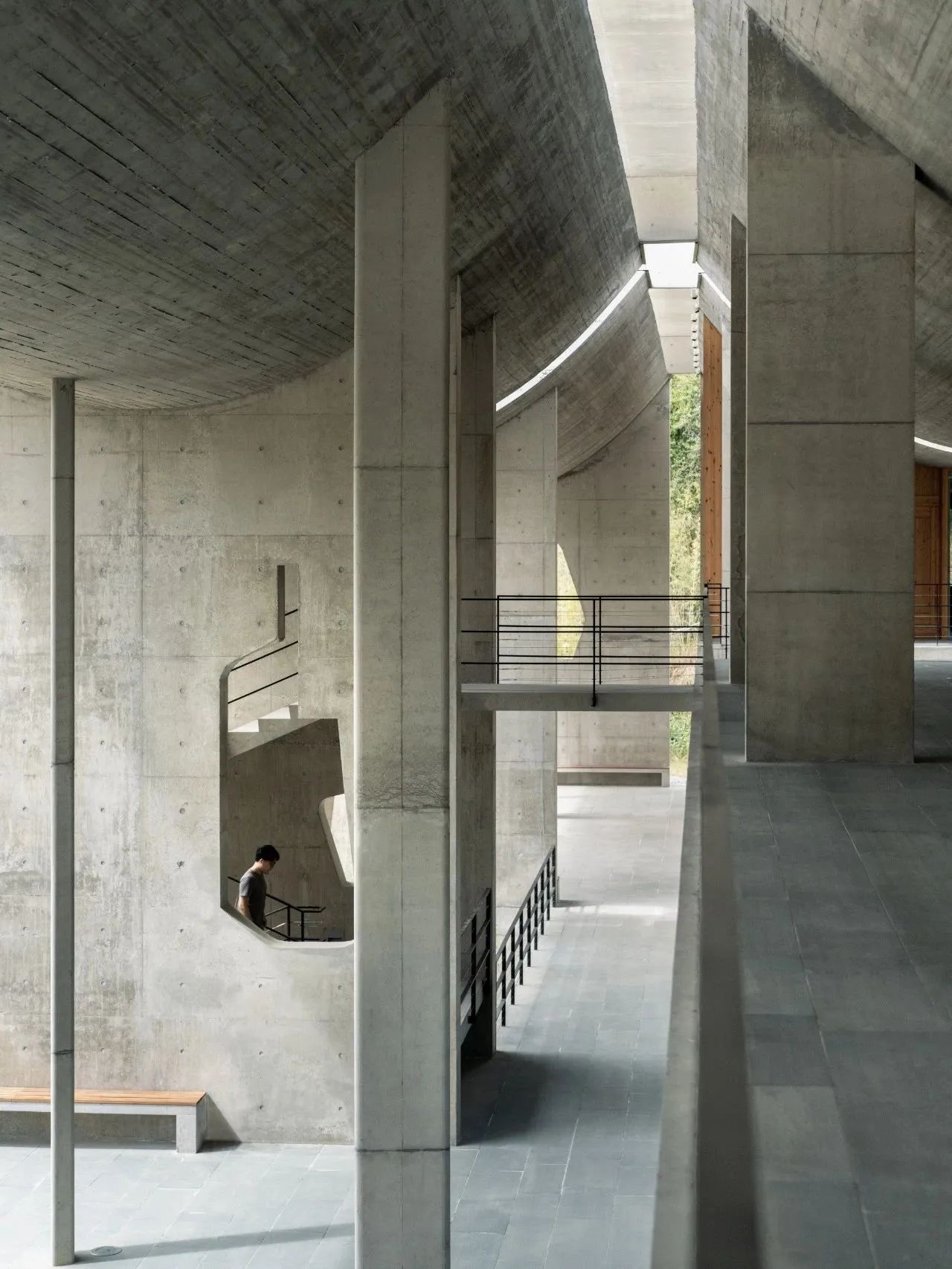

人們可以在承載拱體屋面的混凝土山墻下久坐，透過墻面的異形孔洞，瞥見墻后懸掛的樓梯一隅。這樣海綿式的“多孔”建筑，不僅可以包容陽光、空氣、聲音，更重要的是，可以承載人的活動與情感。

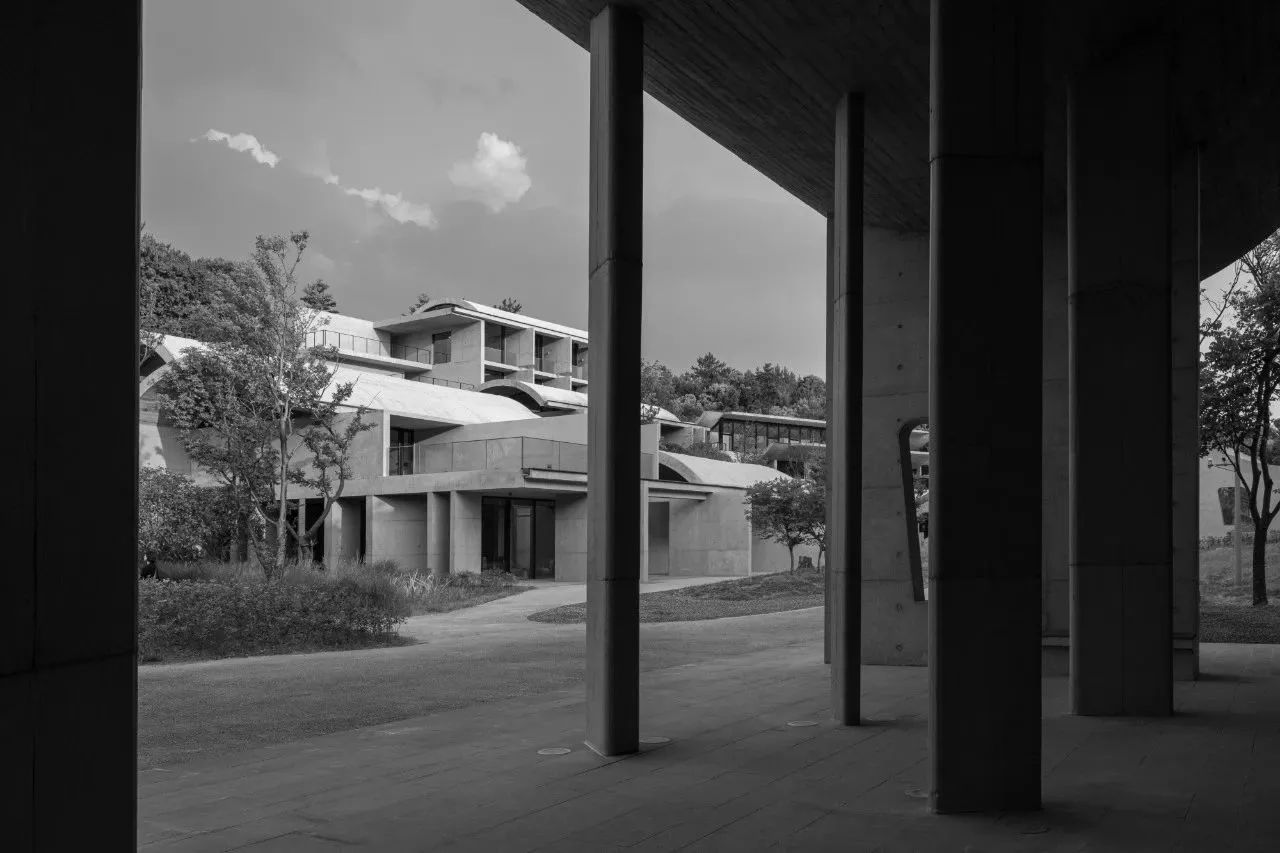

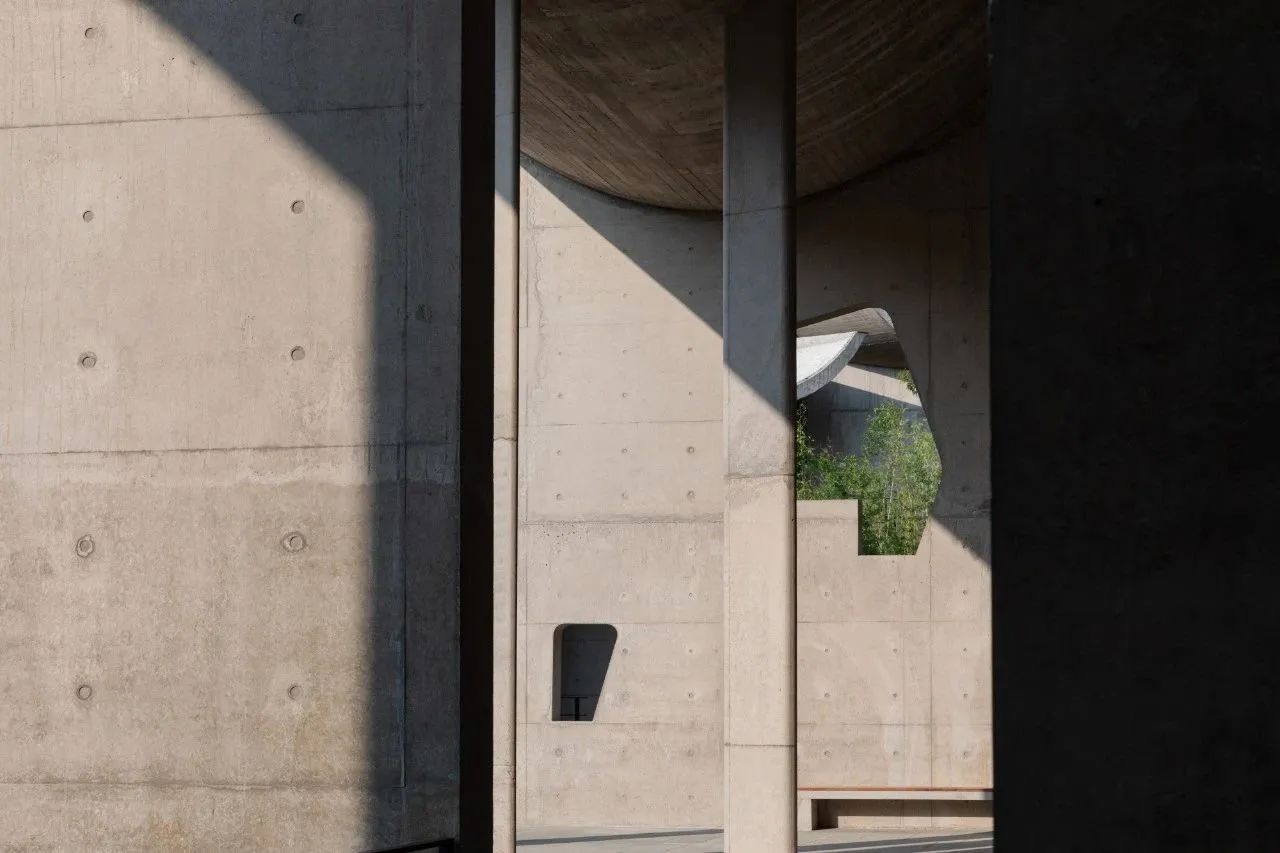

▲光影下的柱廊空間? 蘇圣亮

▲中會議廳入口柱廊 ? 蘇圣亮

清晨的朝陽薄霧，纏綿的陰雨蟲鳴，任何時候，紫晶國際會議中心都給人一種寧靜、樸素、舒緩的棲居感受。

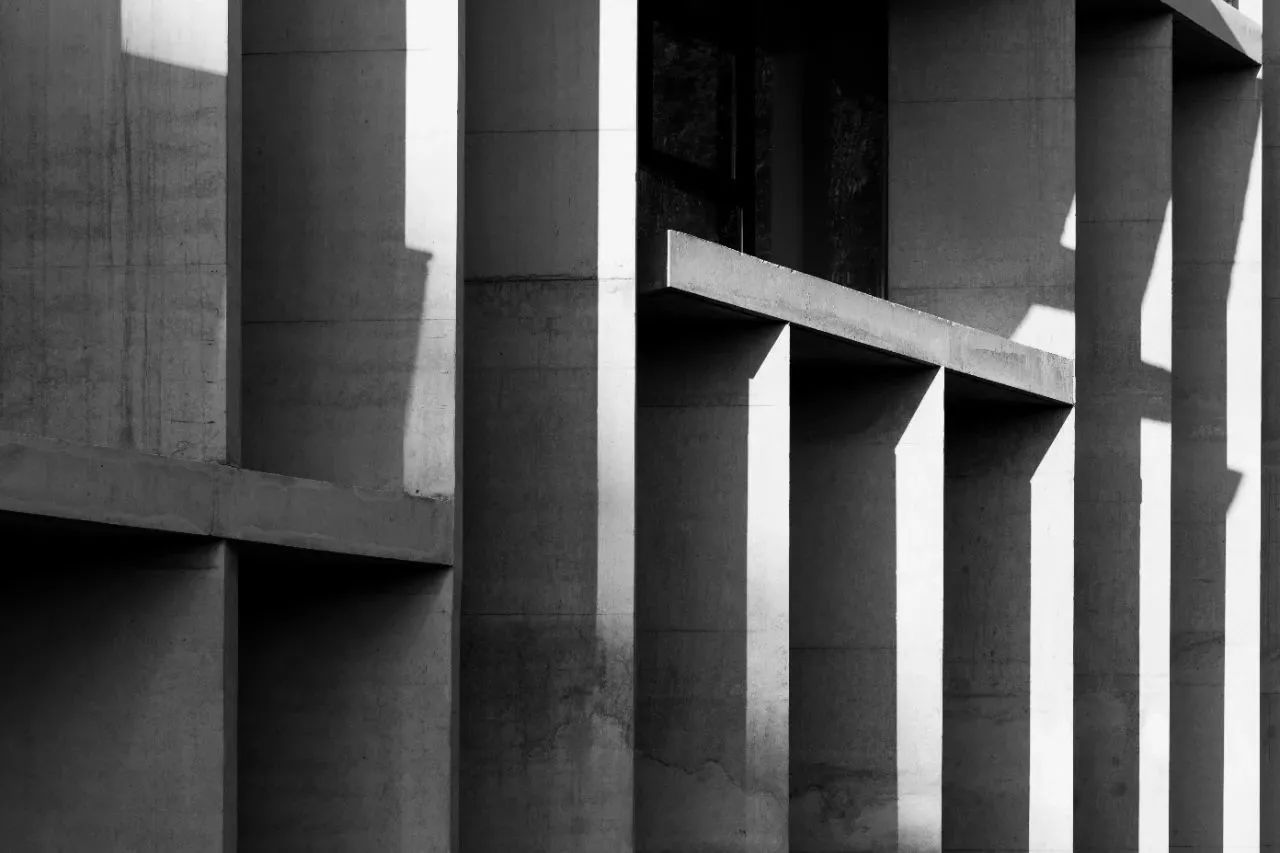

▲客房建筑立面 ? 朱锫建筑設計事務所

紫晶國際會議中心作為江西省首例全清水混凝土拱形建筑，建成后將成為世界一流的國際會議中心。現代仿古建筑與山水相互交融，造就獨具東方情懷的景德鎮新地標，為打造與世界對話的國際瓷都發揮更大的經濟和社會效益。

本文部分資料來源于朱锫建筑事務所
